Товары: Электрооборудование и запасные части
Вводы ГКТ, ГКВ, ГКЛП: Вводы ВВФ-35: Изоляторы подвесные:

Вводы высоковольтные производства завода Изолятор

ООО "ЭМ-ТЕХНО-Урал" является официальным представителем завода "Изолятор" по поставке высоковольтных вводов, обязуется:
- предоставлять необходимые сертификаты и техническую документацию;
- осуществлять гарантийное и послегарантийное обслуживание и ремонт.

Наши клиенты - крупные промышленные предприятия металлургической, химической, машиностроительной промышленности, электро- и энергоремонтные компании, электросетевые и энергогенерирующие компании по всей России и СНГ
Мы занимаемся поставками высоковольтных вводов "до двери" Заказчика.

Мы занимаемся изготовлением эксклюзивных вводов высоковольтных, спроектированных и изготовленных с учетом ваших требований. В процессе проектирования, изготовления и испытаний выдерживаются заданные Заказчиком параметры:
- электрические и механические характеристики;
- установочные и присоединительные размеры;
- условия эксплуатации;
- любые другие предпочтения Заказчика.

Посмотреть разделы страницы:

Вводы

вводы для трансформаторов
и реакторов (ГКТ, ГКР)

Вводы

вводы
для выключателей
(ГКВ, ГКВП)

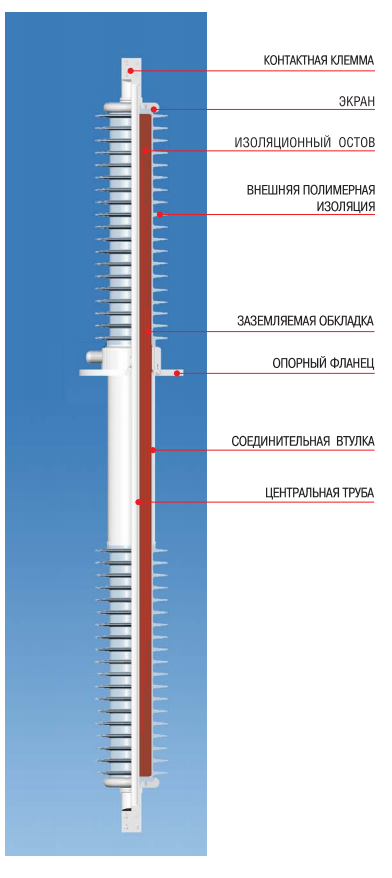

Вводы

вводы
линейные (ГКЛП, ГКДПЛ)

Вводы

вводы для кабельного
подключения трансформаторов
(КТкб, ГМТкб)

Вводы

вводы
постоянного тока (ГКТП)

Вводы

вводы
элегазовые (ВЭК, Э(2,8)С)













1.1. Высоковольтные вводы для силовых трансформаторов и реакторов на напряжение до 1150 кВ


Каталог высоковольтных вводов для трансформаторов
съемные
110 кВ
220 кВ
реакторные
Условное обозначение вводов

Новое обозначение высоковольтных вводов
Обозначение высоковольтных вводов
снятых с производства
Габариты
места, мм
Вес места
(брутто), кг
Примечания
Съемные вводы

- ПНТУ-20/14000 2ИЭ.809.007
- ВСГТII-24/8000 ИВУЕ.686311.156
- ВСГТII-24/8000 ИВУЕ.686311.156-01

- ПНТУ-24/18000 2ШЦ.809.010-03
- ПНТУ-24/20000 2ШЦ.809.010

- ПНТУ-35/6300 2ШЦ.809.011



- ПНТУ-20/8000 2ШЦ.809.008-1
- ПНДТУ-20/8000 2ШЦ.809.008-2







1100х700х855
1100х510х665
1100х510х665

1500х730х875
1200х730х875

1200х665х510


240
132
160

449
366

168


На напряжение 110 кВ

- ГКТIII-60-126/800 ИВУЕ.686352.103
- ГКТIII-60-126/800 ИВУЕ.686352.103-01
- ГКТIII-60-126/800 ИВУЕ.686352.103-02
- ГКТIII-60-126/800 ИВУЕ.686352.103-03
- ГКТIV-60-126/800 ИВУЕ.686352.103-04


- ГКТIII-60-126/2000 ИВУЕ.686352.104
- ГКТIII-60-126/2000 ИВУЕ.686352.104-01
- ГКТIV-60-126/2000 ИВУЕ.686352.104-02
- ГКТIV-60-126/2000 ИВУЕ.686352.104-03
- ГКТIV-60-126/2000 ИВУЕ.686352.104-04
- ГКТIII-60-126/2000 ИВУЕ.686352.104-05
- ГКТIII-60-126/2000 ИВУЕ.686352.104-06

- ГКТПIII-90-126/800 ИВУЕ.686352.203
- ГКТПIII-90-126/800 ИВУЕ.686352.203-01
- ГКТПIII-90-126/800 ИВУЕ.686352.203-02
- ГКТПIII-90-126/800 ИВУЕ.686352.203-03
- ГКТПIII-90-126/800 ИВУЕ.686352.203-04
- ГКТПIII-90-126/800 ИВУЕ.686352.203-05

- ГКТПIII-90-126/2000 ИВУЕ.686352.204
- ГКТПIII-90-126/2000 ИВУЕ.686352.204-01
- ГКТПIV-90-126/2000 ИВУЕ.686352.204-02
- ГКТПIV-90-126/2000 ИВУЕ.686352.204-03
- ГКТПIV-90-126/2000 ИВУЕ.686352.204-04

- ГКТIII-60-126/800 ИВУЕ.686352.303
- ГКТIII-60-126/800 ИВУЕ.686352.303-01
- ГКТIII-60-126/800 ИВУЕ.686352.303-02
- ГКТIII-60-126/800 ИВУЕ.686352.303-03
- ГКТIV-60-126/800 ИВУЕ.686352.303-04
- ГКТIV-60-126/800 ИВУЕ.686352.303-05

- ГКТII-60-110/630 ИВЕЮ.686351.028
- ГКТII-60-110/800 ИВЕЮ.686351.028-01
- ГКДТII-60-110/800 ИВЕЮ.686351.028-02
- ГКДТII-60-110/630 ИВЕЮ.686351.028-03
- ГКТIIIвС-60-110/800 ИВЕЮ.686351.028-04
- ГКТIVC-60-110/800 ИВЕЮ.686351.028-05

- ГКТII-60-110/2000 ИВЕЮ.686351.030
- ГКДТII-60-110/2000 ИВЕЮ.686351.030-01



- ГКДТII-60-110/2000 ИВЕЮ.686351.030-02
- ГКДТII-60-110/2000 ИВЕЮ.686351.030-03

- ГКПТII-60-110/630 ИВЕЮ.686351.029
- ГКПТII-60-110/800 ИВЕЮ.686351.029-01
- ГКДПТII-60-110/800 ИВЕЮ.686351.029-02
- ГКДПТII-60-110/630 ИВЕЮ.686351.029-03



- ГКПТII-90-110/2000 ИВЕЮ.686351.031
- ГКДПТII-90-110/2000 ИВЕЮ.686351.031-01
- ГКПТIV-90-110/2000 ИВЕЮ.686351.031-02
- ГКДПТIV-90-110/2000 ИВЕЮ.686351.031-03
- ГКПТВIV-90-110/2000 ИВЕЮ.686351.031-04








2280х400х545
2550х400х545
2550х400х545
2550х600х730
2550х400х545


2450х470х615
2800х470х615
2800х470х615
3050х470х615
2800х470х615
2800х580х745
2800х740х885

2280х400х545
2550х400х545
2550х400х545
2550х600х730
2550х400х545
2280х400х545

2450х470х615
2650х470х615
2650х470х615
3000х470х615
2650х470х615

2280х400х545
2550х400х545
2550х400х545
2550х600х730
2550х400х545
2550х400х545

152
155
160
200
180


220
236
240
290
277
260
296

102
107
111
150
108
101

149
158
161
175
164

149
153
156
196
168
166

Чертеж ввода

ГКТIII-60-126/800 ИВУЕ.686352.103
(-01,-02,-03,-04)

Чертеж ввода

ГКТIII-60-126/2000 ИВУЕ.686352.104
(-01,-02,-03,-04,-05,-06)

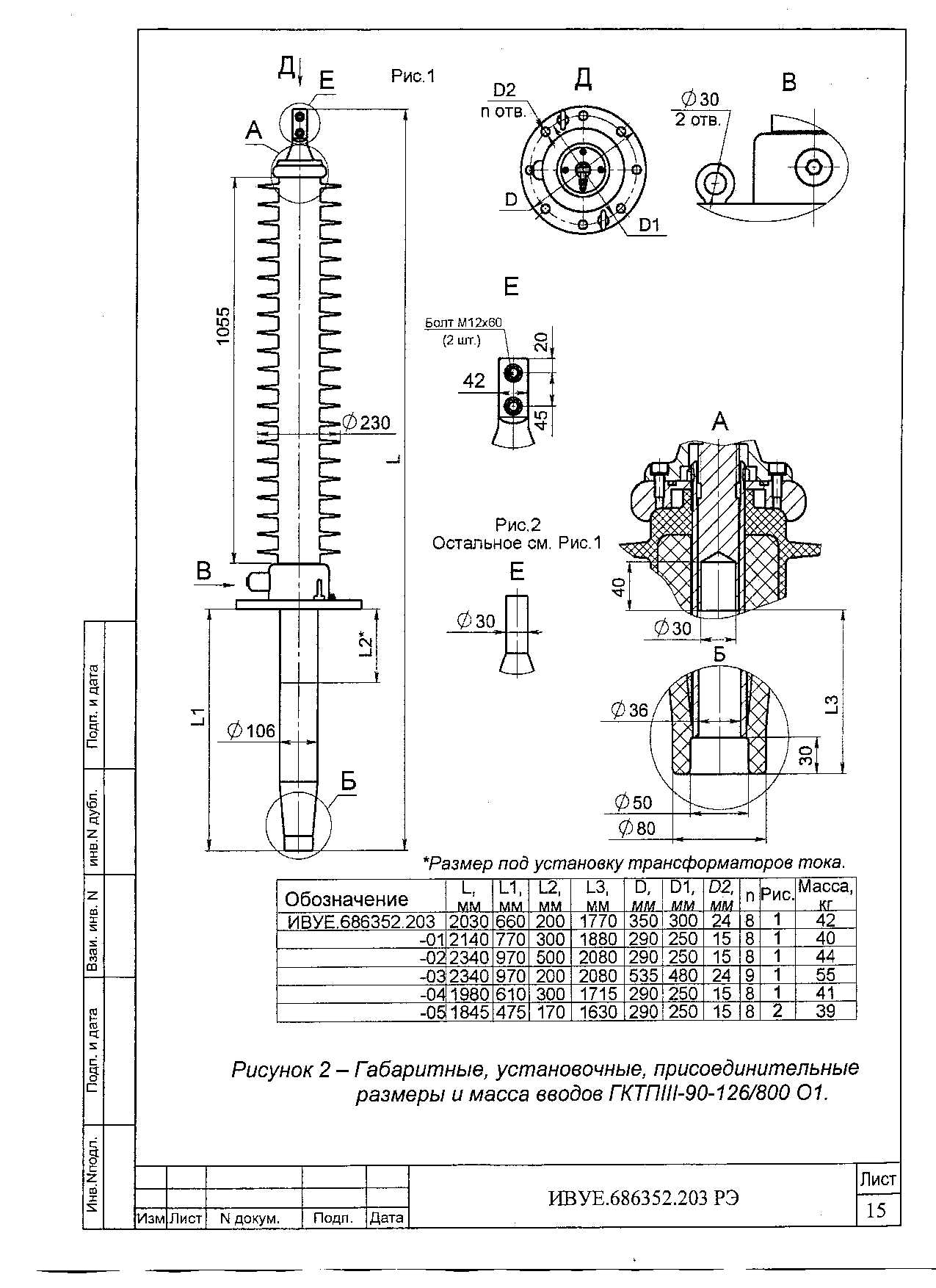

Чертеж ввода

ГКТПIII-90-126/800 ИВУЕ.686352.203
(-01,-02,-03,-04,-05)

Чертеж ввода

ГКТПIII-90-126/2000 ИВУЕ.686352.204
(-01,-02,-03,-04)

Чертеж ввода

ГКТПIII-90-126/800 ИВУЕ.686352.303
(-01,-02,-03,-04,-05)


На напряжение 220 кВ

- ГКТIII-60-252/2000 ИВУЕ.686353.113
- ГКТIII-60-252/2000 ИВУЕ.686353.113-01
- ГКТIII-60-252/2000 ИВУЕ.686353.114
- ГКТIII-60-252/1000 ИВУЕ.686353.115
- ГКТIII-60-252/2000 ИВУЕ.686353.116

- ГКТПIII-90-252/2000 ИВУЕ.686353.213
- ГКТПIII-90-252/2000 ИВУЕ.686353.214

- ГКТII-60-220/2000 ИВЕЮ.686352.002
- ГКТII-60-220/2000 ИВЕЮ.686352.002-01
- ГКДТII-60-220/2000 ИВЕЮ.686352.003
- ГКТIII-45-220/1000 ИВЕЮ.686352.005
- ГКТII-60-220/2000 ИВЕЮ.686352.007

- ГКПТII-90-220/2000 ИВЕЮ.686352.008
- ГКДПТII-90-220/2000 ИВЕЮ.686352.008-01

4575х680х900
4575х830х1035
5000х840х1035
4200х740х900
4575х770х980

4110х710х890
4575х870х1050

730
793
821
615
530

355
420

Чертеж ввода
ГКТIII-60-252/2000 ИВУЕ.686353.113
Высоковольтные вводы реакторные

- ГКРIII-30-550/315 ИВУЕ.686355.129
- ГКРIII-60-800/315 ИВУЕ.686356.165

- ГКРIII-30-550/315 ИВЕЮ.686344.029
- ГМРI-0-750/315 ИВЕЮ.686345.012

8020х882х1860
9850х1350х1325

1800
3770


Условное обозначение вводов:

ПНТУ-20/14000 или ВСГТII-24/8000
П - проходной или В - ввод;
Н - наружной установки или С - съемный;
Г - герметичное исполнение;
Д - ввод с удлиненной нижней частью (неудлиненная не обозначается);
Т - назначение ввода: - для трансформаторов;
У - усиленная внешняя изоляция, соответствует категории II по ГОСТ 9920-89;

ГКТIIIвС-60-110/800
Г - герметичное исполнение;
К - твердая внутренняя изоляция типа "RIP" или М- бумажно-масляная изоляция;
Р - назначение ввода: реакторный ввод или Т - назначение ввода: - для трансформаторов;
Д - ввод с удлиненной нижней частью (неудлиненная не обозначается);
П - полимерная внешняя изоляция (фарфоровая не обозначается);
II, III, IV - категория внешней изоляции в зависимости от степени загрязнения окружающей среды в соответствии с ГОСТ 9920-89, Стандартом 60137 МЭК;
в - высокогорное исполнение;
С - сейсмостойкое исполнение;

20, 30, 60, 90 - предельный угол установки к вертикали, град.;
20, 66, 110, 150, 220, 330, 550, 600, 750, 800, 1150 - номинальное напряжение, кВ;
или указывается 12, 24, 40.5, 72.5, 126, 172, 252, 363 - наибольшее рабочее напряжение, кВ;
315, 630, 800, 1000, 1250, 1600, 2000, 2500, 6300, 8000, 14000, 18000, 20000 - номинальный ток, А.

Наверх

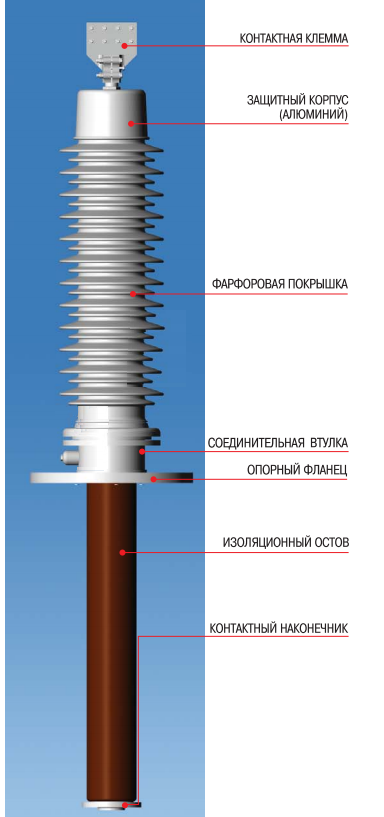

1.2. Высоковольтные вводы для выключателей масляных напряжением до 220 кВ



каталог высоковольтных вводов для выключателей
- вводы высоковольтные выключательные ГКВ, ГКПВ, ГКВП;
- 1000, 2000, 3150, 3200 А;

Новое обозначение
вводов
Обозначение вводов
снятых с производства
Габариты
места, мм
Вес места
(брутто), кг
Примечания
На напряжение 35 кВ

- ГКВПIII-90-40,5/1000 ИВУЕ.686351.230

- ГКВПIII-90-40,5/1000 ИВУЕ.686351.230-01

- ГКВПIII-90-40,5/1000 ИВУЕ.686351.230-02
- ГКВПIII-90-40,5/1000 ИВУЕ.686351.230-03

- ГКВПIII-90-40,5/3150 ИВУЕ.686351.231

- ГКПВIII-90-35/1000 ИВЕЮ.686351.014
- ГКПВIII-90-35/1000 ИВЕЮ.686351.014-02
- ГКПВIII-90-35/1000 ИВЕЮ.686351.014-01
- ГКПВIII-90-35/1000 ИВЕЮ.686351.014-03



- ГКПВIII-90-35/3200 ИВЕЮ.686351.042

1525х230х385

1525х230х385

1525х230х385
1525х230х385

1525х320х405

42

42

42
42

76

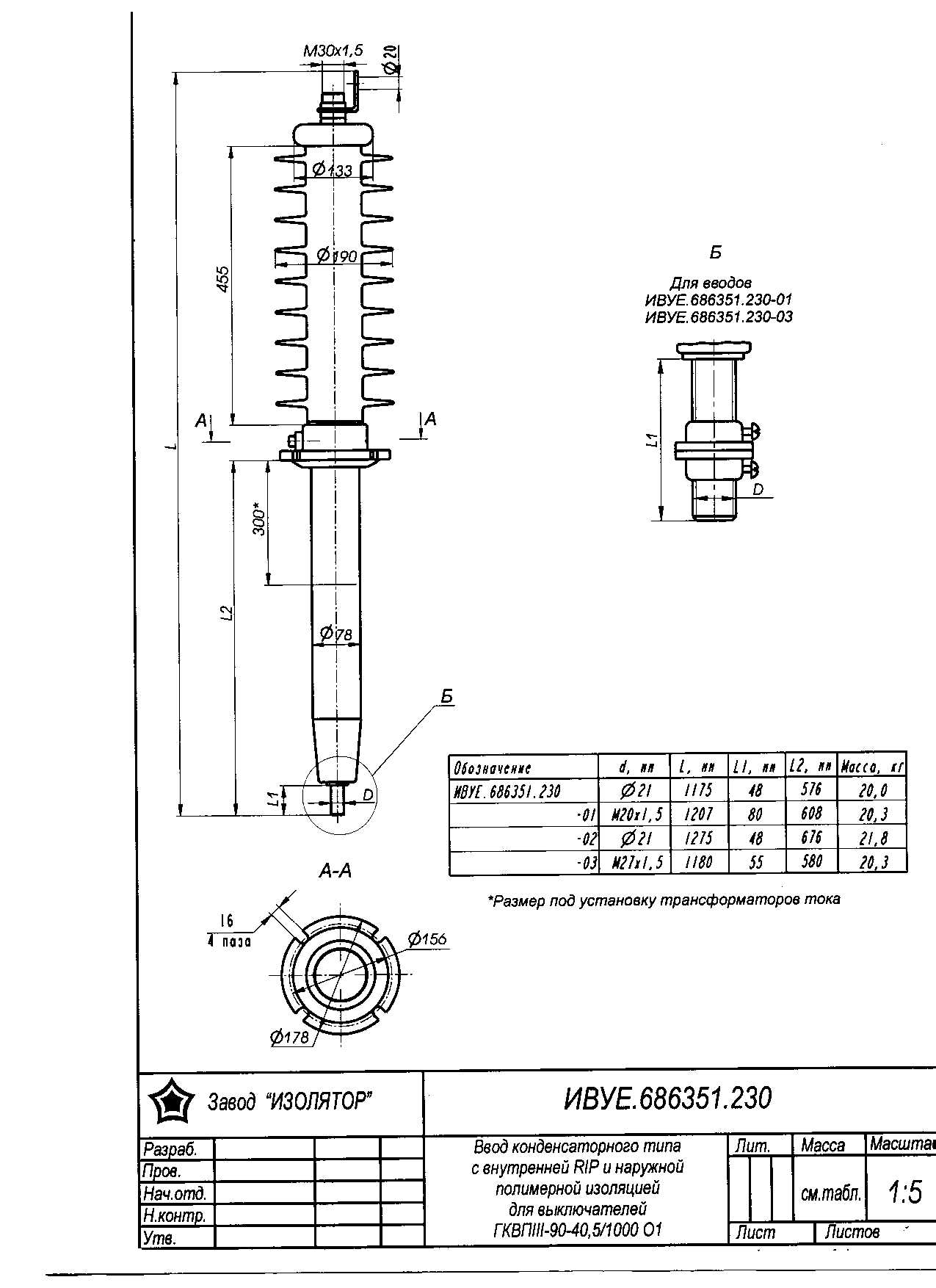

Чертеж ввода
