Поставка электродвигателей компании Ganz Transelektro Electric Co. Ltd.
Компания "ЭМ-ТЕХНО-Урал" является агентом компании CG Electric Systems Hungary Zrt/Ganz
Посмотреть Сертификат официального дистрибьютора в формате .pdf (35 Кb)

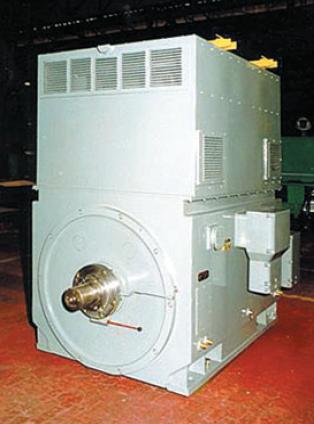

Асинхронные электрические машины

Электрические машины компании Ganz Transelektro Electric Co. Ltd. отвечают техническим требованиям, предъявляемым к электродвигателям во всех сферах промышленного применения, имеют большой диапазон значений номинальной мощности, напряжения, скорости, различное конструкционное исполнение.
Основные стандарты:
Электродвигатели Ganz изготавливаются в соответствии со стандартами Международной электротехнической комиссии IEC:
- BS 4999 (Великобритания)
- VDE 0530 (Германия)
- NEMA MG (США)
Условия эксплуатации серийных электрических машин:

непрерывный режим работы (S1) при номинальном напряжении и номинальной частоте

высота над уровнем моря не превышает 1000 м

температура окружающей среды не более 40C

номинальное напряжение 6 кВ

частота 50 Гц
Электродвигатели могут быть изготовлены с классом изоляции F, в этом случае допускается увеличение номинальной нагрузки на 13%, на напряжение до 15 кВ, при частоте 60 Гц
Обеспечение качества
Система менеджмента качества соответствует стандартам ISO 9001:2000. Система экологического менеджмента соответствует стандартам ISO 14001:2000. Система качества оценена аудиторской компанией EQNet (Европейская сеть по оценке и сертификации систем качества)

Особенности конструкции
Типы конструкции
Стандартные конструкции и схемы расположения - IM B3 или IM V1 (IM 1001 или IM 3011) соответствуют IEC 60034-7. По требованию могут изготавливаться и другие модификации, например, IM B20 или IM B35 и другие
Класс защиты
Класс защиты электродвигателей соответствует стандартам:

IEC 60034-5

DIN 40050
Метод охлажения
Метод охлаждения соответствует стандарту IEC 60034-6. Метод вентиляции для защищенных машин соответствует стандарту IC 01. Стандартные встроенные воздушно-водяные теплообменники (машины IC 81W7) проектируются с запасом увеличения температуры 5 К в воде. По запросу могут быть изготовлены электродвигатели с охладителями для морской воды. Имеются также электродвигатели с вентиляционным трубопроводом - 0C 31. Стандартные закрытые электродвигатели с воздушным охлаждением соответствуют IC 611
Используемые электроизоляционные материалы
Пластины сердечника статора выполняются из высококачественных электротехнических стальных листов. Изоляция обмоток статора выполнена в соответствии с технологией MICASYSTEM класс изоляции F, используется на напряжение до 15 кВ. Это прогрессивная высоконадежная изоляция основывается на использовании отвержденной микаленты и вакуумной пропитки смесью менее растворимой эпоксидной смолы.
Шум и вибрация
Низкий уровень шума и вибрации достигается благодаря:

прочной механической конструкции

обтекаемой конструкции вентиляторов и воздуховодов для обеспечения оптимального потока воздуха
Электродвигатели соответствуют стандартам IEC 60034-9, IEC 60034-14, VDI 2056. Шумоподавители поставляются по запросу.
Работа электродвигателей в опасных условиях эксплуатации
Для потенциально взрывоопасных атмосфер изготавливаются электродвигатели со следующими классами защиты:

Электродвигатели с повышенной безопасностью: EExe

Электродвигатели герметизированные: EExp

Электродвигатели с искрозащитой: EExn (IEC 60079)

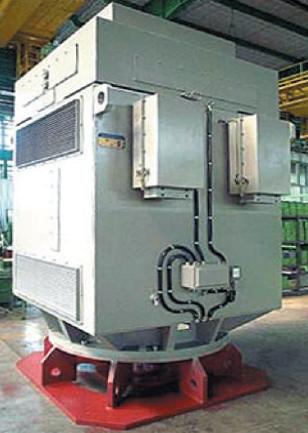

Асинхронный электродвигатель вертикальный

Условное обозначение электродвигателей:
FHCV-560Ew4
- F - асинхронный электродвигатель
- Н - степень защиты и охлаждения
- C - тип ротора
- V - вертикальный
- 560 высота оси вращения (размер рамы), мм
- E - код длины рамы (расстояние между установочными отверстиями)
- w - длина активной части (код длины магнитного сердечника)
- 4 - количество полюсов

Конструктивное исполнение:
IM 1 00 1 (IM B3)
- 1 - машина на лапах с подшипниковым щитом;
- 00 - горизонтальное сборочное положение;
- 1 - с одним концом вала.

IM 3 01 1 (IM V1)
- 3 - фланцевая конструкция подшипникового щита;
- 01 - вертикальное сборочное положение;
- 1 - с одним концом вала.

Степень защиты:
IP 23
- защита от проникновения внутрь оболочки пальцев или предметов длиной не более 80 мм и от проникновения твердых тел размером свыше 12 мм;
- защита от капель дождя. Вода падающая в виде дождя под углом, равным или меньшим 60 град к вертикали, не оказывает вредного воздействия;
IP 44
- защита от проникновения внутрь оболочки проволоки и твердых тел размером более 1,0 мм;
- защита от брызг. Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного действия на изделие;
IP 54
- проникновение внутрь оболочки пыли не предотвращено полностью, однако пыль не может проникать в количестве, достаточном для нарушения работы изделия;
- защита от брызг. Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного действия на изделие;
IP 55
- проникновение внутрь оболочки пыли не предотвращено полностью, однако пыль не может проникать в количестве, достаточном для нарушения работы изделия;
- защита от водяных струй. Струя воды, выбрасываемая в любом направлении, на оболочку не должна оказывать вредного действия на изделие;

Степень защиты и охлаждения:

Конструкция

Степень защиты

Система охлаждения

Тип конструкции

Подшипник

IP 23

IC 01

IM 1001, IM 1002, IM 3011

качения или скольжения

IPW 24

IC 01

IM 1001, IM 1002, IM 3011

качения или скольжения

IP 54

IC 81 W7

IM 1001, IM 1002, IM 3011

качения или скольжения

IP 54

IC 31

IM 1001, IM 1002, IM 3011

качения или скольжения

IP 54

IC 611

IM 1001, IM 1002, IM 3011

качения или скольжения

Модификации ротора:

Обозначение ротора

Тип ротора

Модификация ротора

фазный ротор

постоянный контакт

фазный ротор

устройство подъема щеток вручную

фазный ротор

механическое устройство подъема щеток

фазный ротор

синхронный индукционный двигатель

короткозамкнутый ротор

для пуска в легких и тяжелых условиях

Характеристики электродвигателей:

1. Электродвигатели короткозамкнутые

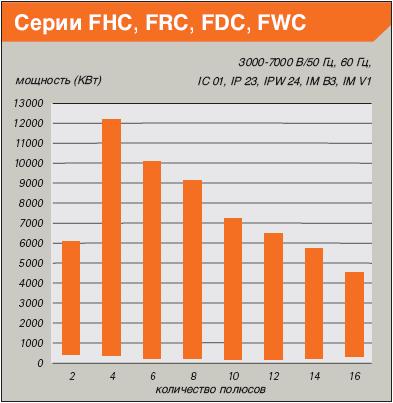

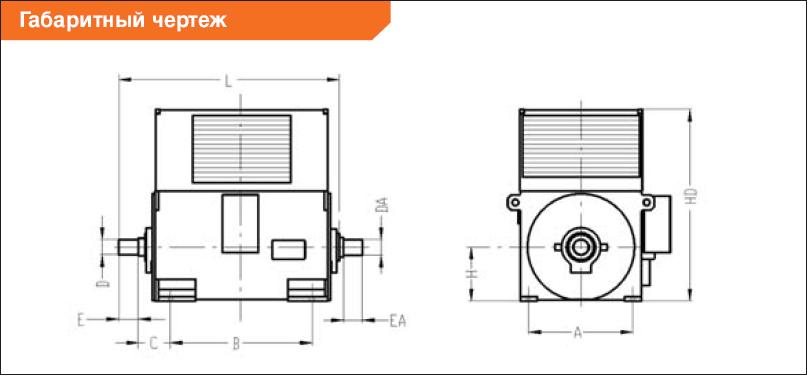

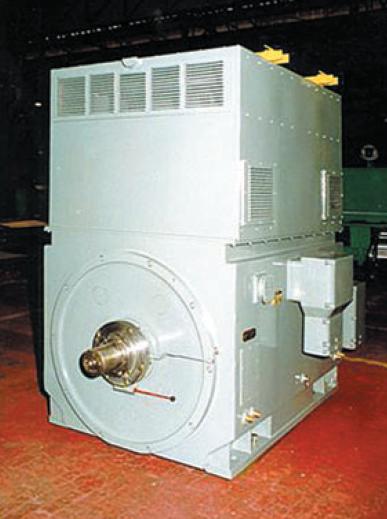

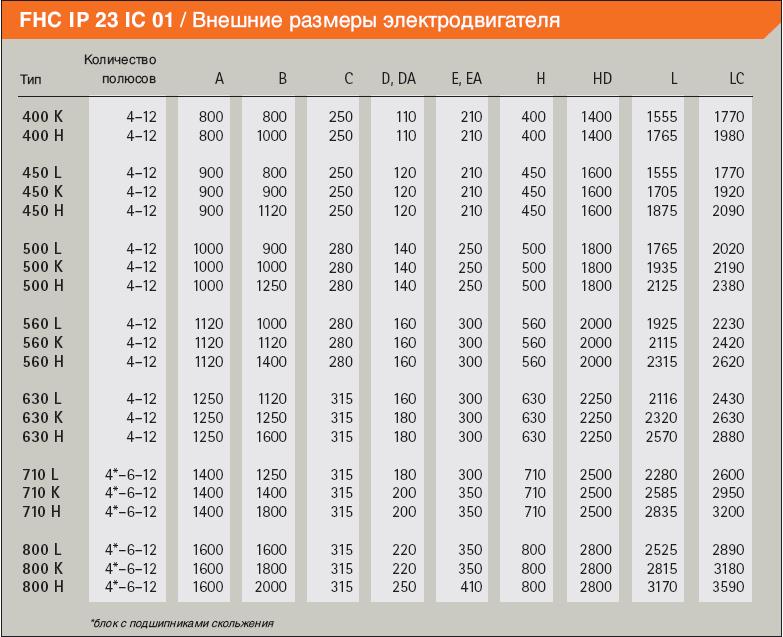

1.1. Электродвигатели горизонтальные серии FHC
- Тип конструкции: IM 1001, IM 1002
- Класс защиты: IP 23
- Метод охлаждения: IC 01 (система сквозной вентиляции)

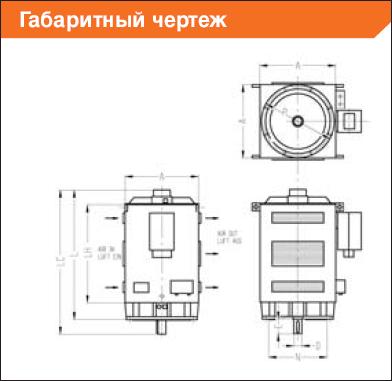

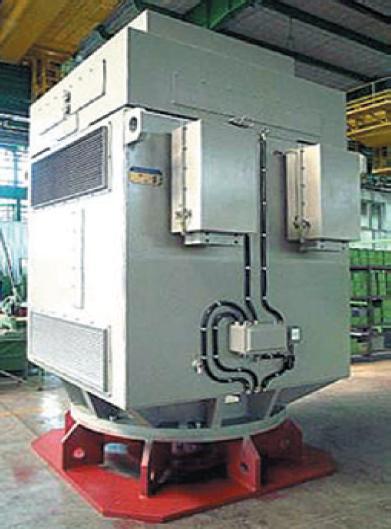

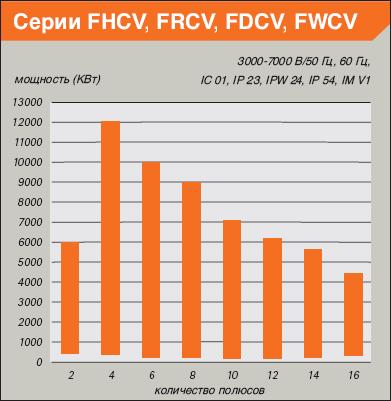

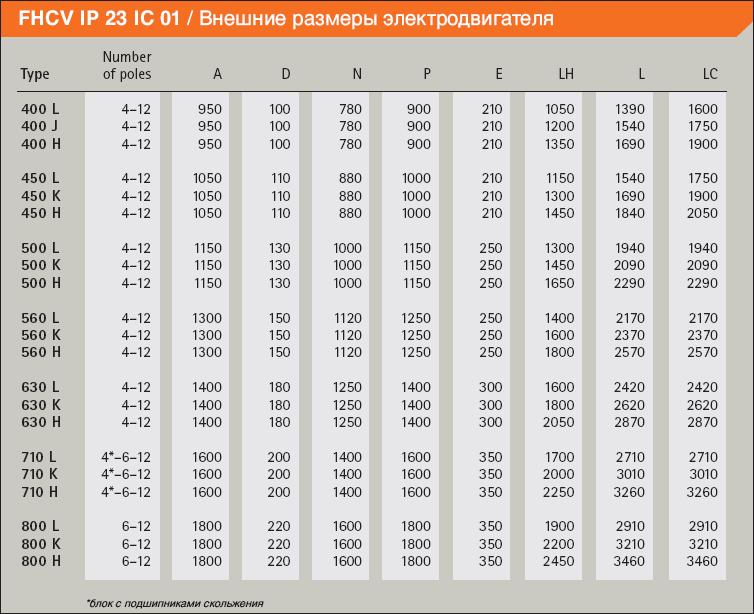

1.2. Электродвигатели вертикальные серии FHCV
- Тип конструкции: IM 3011
- Класс защиты: IP 23
- Метод охлаждения: IC 01 (система сквозной вентиляции)

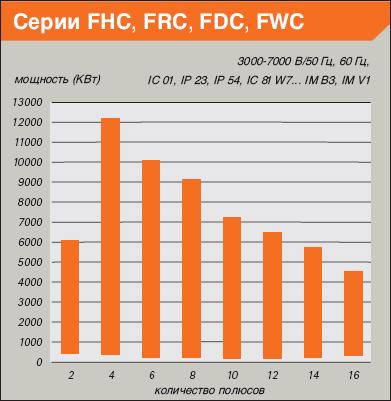

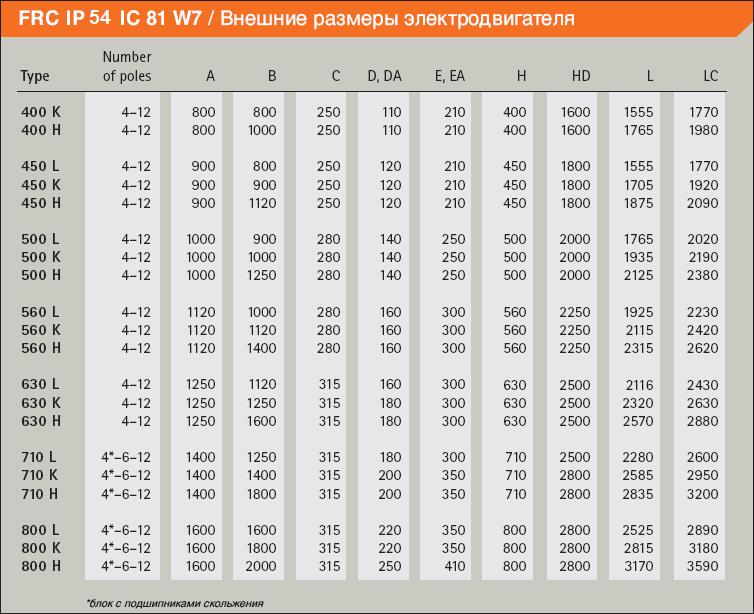

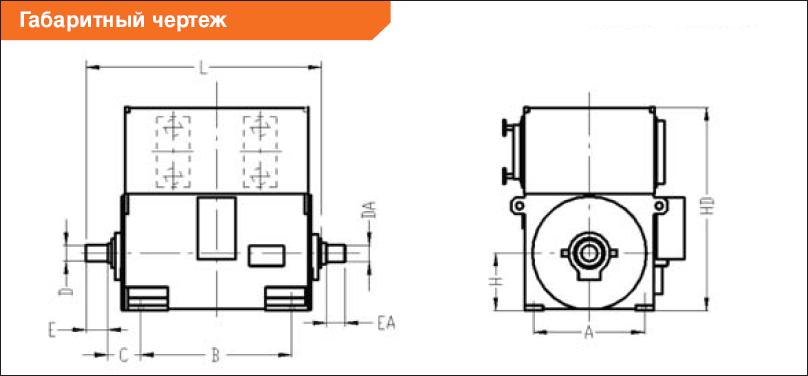

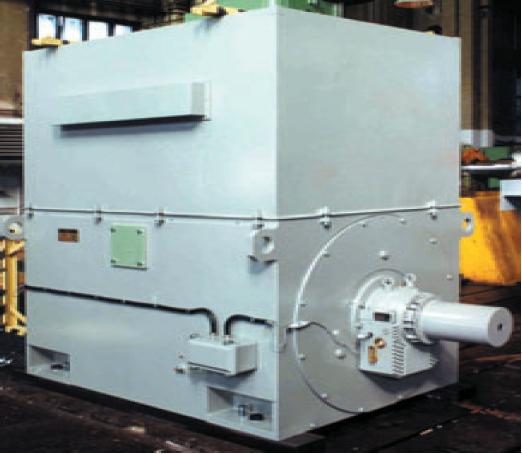

1.3. Электродвигатели горизонтальные серии FRC
- Тип конструкции: IM 1001, IM 1002
- Класс защиты: IP 54
- Метод охлаждения: IC 81 W7 (воздушно-водяной теплообменник)

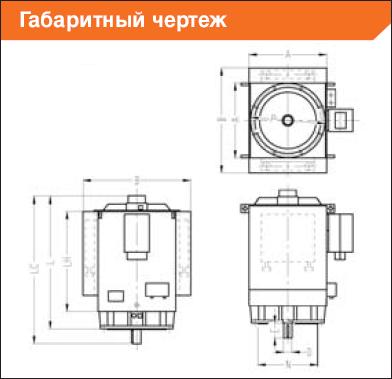

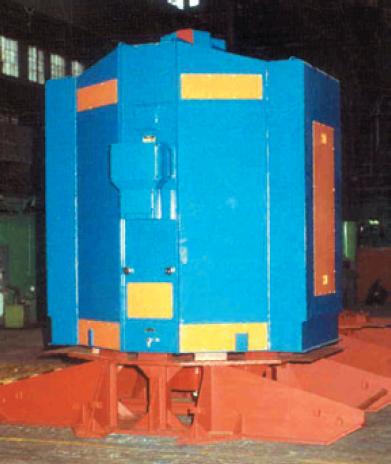

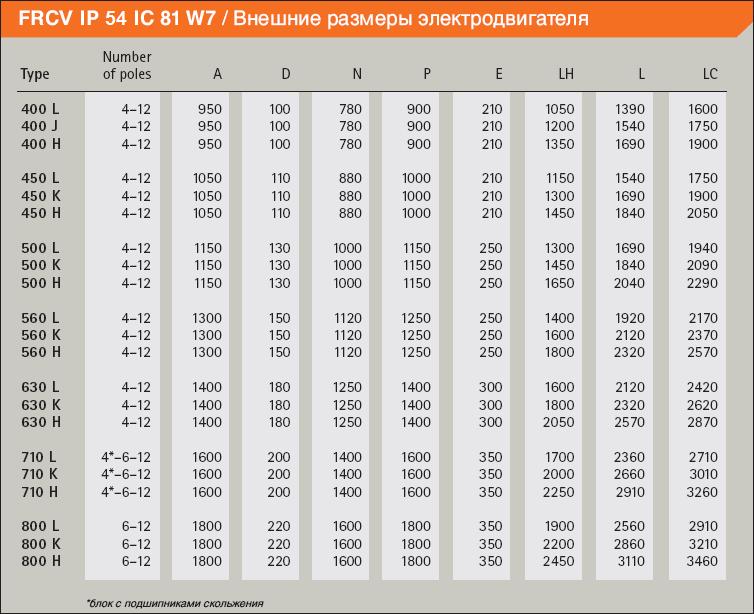

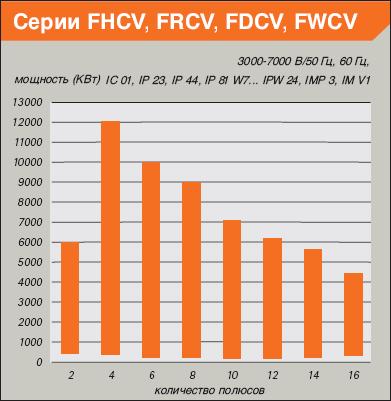

1.4. Электродвигатели вертикальные серии FRCV
- Тип конструкции: IM 3011
- Класс защиты: IP 54
- Метод охлаждения: IC 81 W7 (воздушно-водяной теплообменник)

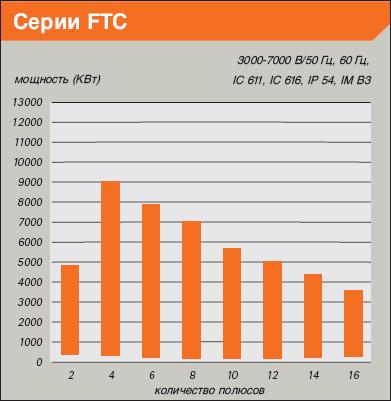

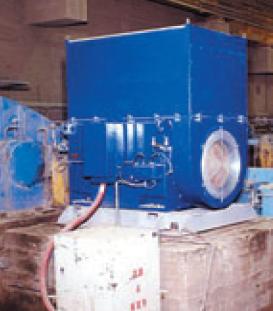

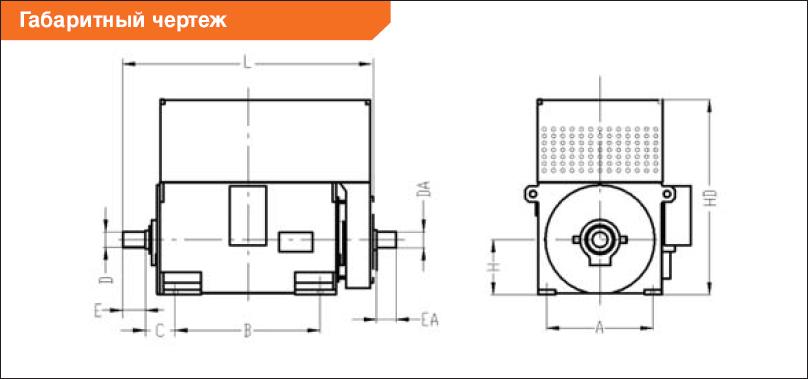

1.5. Электродвигатели горизонтальные серии FTC
- Тип конструкции: IM 1001, IM 1002
- Класс защиты: IP 54
- Метод охлаждения: IC 611 (система самовентиляции, теплообменник типа воздух-воздух)

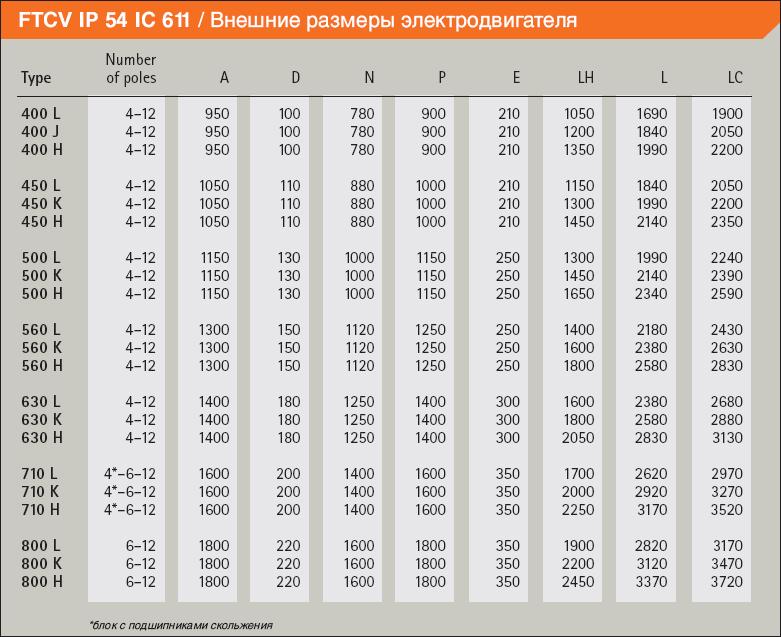

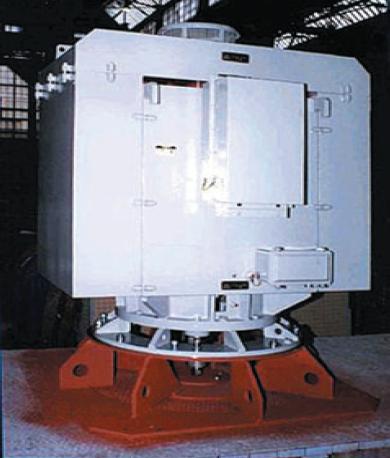

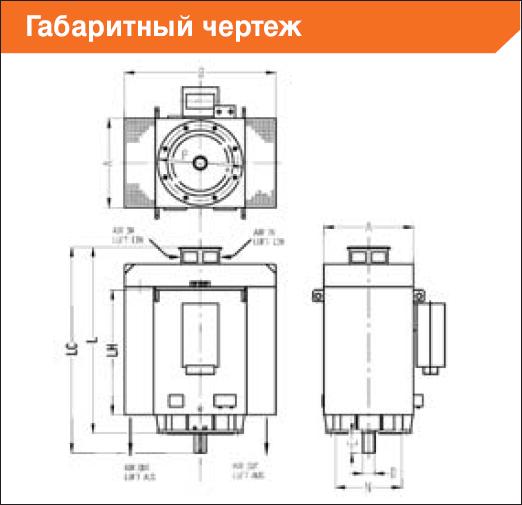

1.6. Электродвигатели вертикальные серии FTCV
- Тип конструкции: IM 3011
- Класс защиты: IP 54
- Метод охлаждения: IC 611 (система самовентиляции, теплообменник типа воздух-воздух)

2. Электродвигатели с фазным ротором

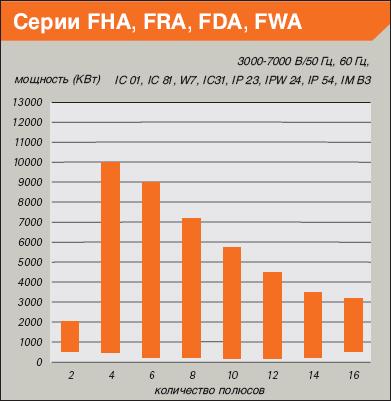

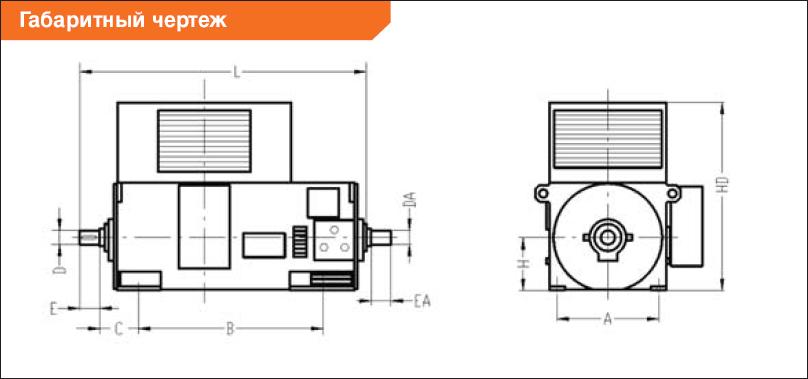

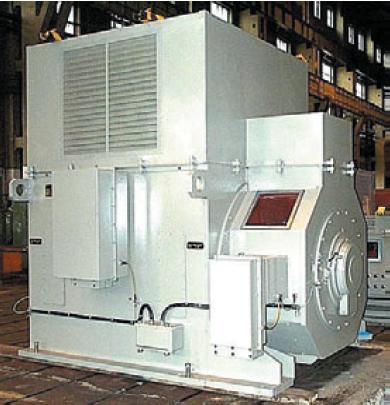

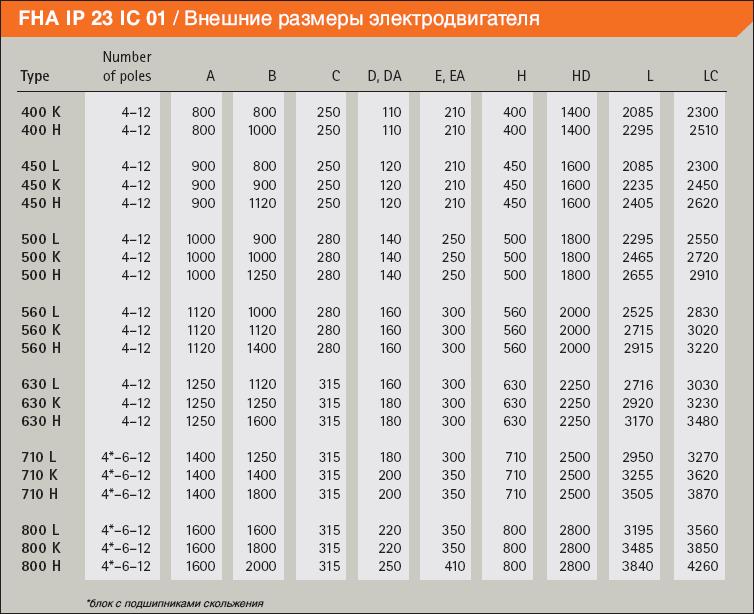

2.1. Электродвигатели с фазным ротором серии FHA
- Тип конструкции: IM 1001, IM 1002
- Класс защиты: IP 23
- Метод охлаждения: IC 01 (система сквозной вентиляции)

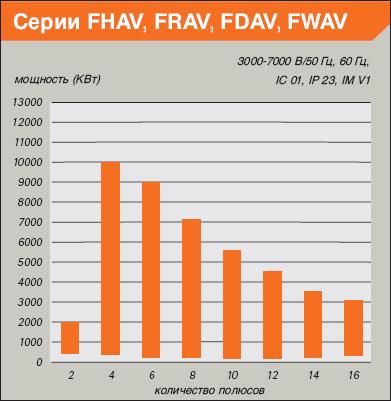

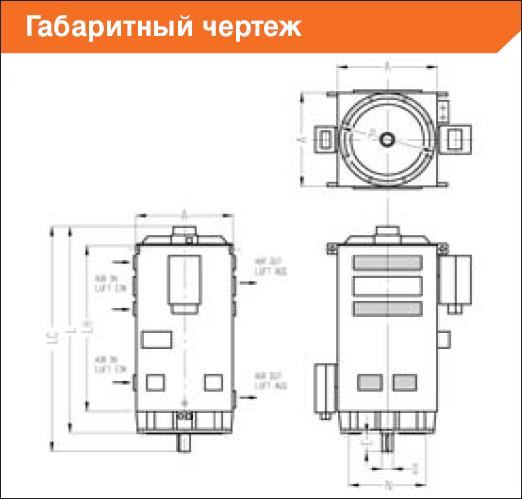

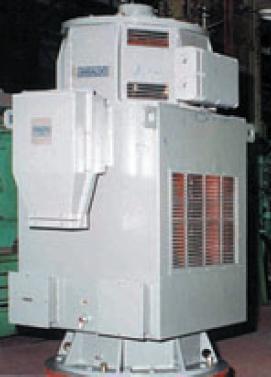

2.2. Электродвигатели вертикальные с фазным ротором серии FHAV
- Тип конструкции: IM 3011
- Класс защиты: IP 23
- Метод охлаждения: IC 01 (система сквозной вентиляции)

Синхронные электрические машины

Основные стандарты:
Электрические машины поставляются в соответствии со стандартами IEC 60034. Конструктивные электрические параметры выбираются таким образом, чтобы свести к минимуму коэффициент гармоник в соответствии со стандартом IEC 60034-1
Основные установочные и присоединительные размеры соответствуют IEC 60072. Способ монтажа как горизонтальный, так и вертикальный.
Основные стандарты
Статор аналогичен статору асинхронных машин. Ротор явнополюсный. Полюса либо массивные, либо шихтованные. Шихтованные полюса представляют собой демпферные стержни ротора, встроенные в полюсные наконечники. На электродвигателях эти стержни служат в качестве пусковой обмотки ротора.
Закрепление полюсов зависит от скорости и размеров электрической машины. Для высокоскоростных машин с небольшим количеством полюсов крепление при помощи бабки молота, для тихоходных машин среднего размера обычно используется крепление "ласточкин хвост"
Для электродвигателей большого размера используется стальная поперечина, а полюса закрепляются на ней болтами. В зависимости от скорости и размеров используюся подшипники качения или скольжения.
Возбуждение

Статическое
- Возбуждение происходит при подачи питания к трансформатору/выпрямителю, через резистор и переключатель к ведущему ротору

Самовозбуждения
- Стандартный безщеточный возбудитель представляет собой синхронный генератор переменного тока. Вращающиеся диоды безщеточного возбудителя подключаются к конфигурации одинарного или двойного трехфазного моста и выбираются по электрическим и механическим номинальным характеристикам в соответствии с фактическими требованиями.
Обычно диоды защищены при помощи ограничителей перенапряжения. Возбудитель можно нарастить при помощи подвозбудителя от постоянных магнитов. Для генераторов применяется автоматический регулятор напряжения, который обычно монтируется на панели.
Во избежания высокого напряжения на диодном мосту во время запуска применяются тиристоры, которые работают как цепь короткого замыкания по всей обмотке возбуждения, защищая диоды и предотвращая вращающий момент в колебательных контурах частоты скольжения.

Основное применение электрических машин компании Ganz Transelektro Electric Co. Ltd.

Посмотреть каталог электрических машин в формате .pdf (2.78 Мb)

1. Электродвигатели для цементной промышленности

Привод мельницы грубого измельчения

Привод дробителя молоткового типа

Привод центрифугального дробителя

Привод нагнетательного вентилятора

Привод вентилятора

Привод сушильного барабана

Привод мелницы цемента

Привод компрессора

Привод вытяжного вентилятора

Посмотреть референс-лист в формате .pdf (45 Кb)

2. Электродвигатели для нефтегазовой промышленности

Привод передаточной станции

Привод поршневого компрессора

3. Электродвигатели для энергетики

Сихронные генераторы

Гидро – генераторы

Двигатель для запуска газовых турбин

4. Электродвигатели для металлургической промышленности

Привод стана горячей прокатки

Привод пильгер-стана

Привод турбо- компрессора

Привод мельницы руды

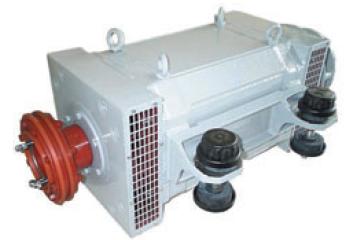

5. Электродвигатели тяговые

Для трамвая

Для троллейбуса

Для моторвагонного поезда

Характеристики электродвигателей:
- асинхронные электродвигатели до 15 МВт, на напряжение до 15 кВ, частота вращения 300 - 1500 об./мин.
- синхронные электродвигатели до 35 МВт, на напряжение до 15 кВ, частота вращения 100 - 1500 об./мин.
- тяговые электродвигатели до 1 МВт, на напряжение до 3 кВ, частота вращения 3500 макс. об./мин.

Электродвигатели могут быть изготовлены по техническому заданию Заказчика:

скачать опросный лист на асинхронные электродвигатели в формате Word (130 Kb)

скачать опросный лист на синхронные электродвигатели в формате Word (105 Kb)
