1. Клеммные колодки для электродвигателей 5АИ, 5А, АИР
Назначение: Предназначены для изоляции контактной группы выводных концов и подводящего кабеля с наконечниками от корпуса электрической машины. Устанавливаются в коробку выводов.
Габаритные размеры колодок серии Y(звезда) соответствуют размерам электродвигателей АИР, 5АИ, ESQ, 5А - общепромышленных электродвигателей с привязкой мощностей по ГОСТ 51689-2000
Рекомендованы к установке на электродвигатели
- ЭЛКОМ
- Энерал
- Электромашина
Основные характеристики:
 Габарит электрической машины: 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 280, 315 мм
Исполнение по расположению контактных шпилек: однорядное и двухрядное
Установочный размер колодок серии Y (крепление к корпусу линейное): 20, 25, 30, 40, 50, 60
Установочный размер колодок серии Y2 (крепление к корпусу диагональное): 80х80, 100х100, 120х120
Материал: АГ-4В, металл
|
|

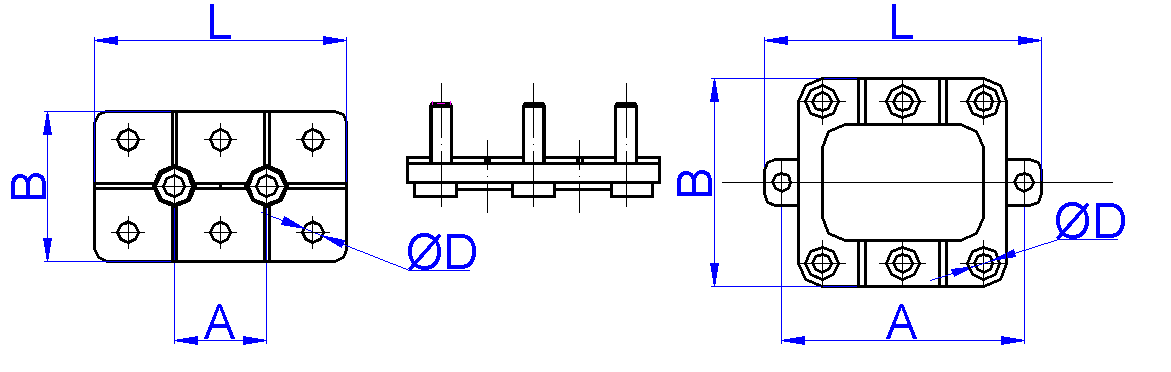

Наименование
и обозначение |
Габаритные размеры,
BxL мм |
Установочный размер, А мм/
Шпилька, D мм |
|
| Y80-90 |
35x55 |
20/М4 |
80А2, 80В2, 80А4, 80В4, 80А6, 80В6, 80А8, 80В8
90L2, 90L4, 90L6, 90LA8, 90LВ8 |
| Y100-132 |
40x65 |
25/М5 |
100S2, 100L2, 100S4, 100L4, 100L6, 100L8
112M2, 112M4, 112MА6, 112МВ6, 112MА8, 112МВ8
132M2, 132S4, 132M4, 132S6, 132М6, 132S8, 132М8
|
Y160-180
Y2 160-180 |
50x85
115х115 |
30/М6
80x80/M6 |
160S2, 160M2, 160S4, 160M4, 160S6, 160M6, 160S8, 160M8
180S2, 180M2, 180S4, 180M4, 180M6, 180M8 |
Y200-225
Y2 200-225 |
65x110
135х135 |
40/М8
100x100/M8 |
200M2, 200L2, 200M4, 200L4, 200M6, 200L6, 200M8, 200L8
225M2, 225M4, 225M6, 225М8 |
Y250-280
Y2 250-280 |
85x135
155х155 |
50/М10
120x120/M10 |
250S2, 250M2, 250S4, 250M4, 250S6, 250M6, 250S8, 250M8
280S2, 280M2, 280S4, 280M4, 280S6, 280M6, 280S8, 280M8 |
Y315
Y2 315 |
100х160
Ø = 210 |
60/М12
50х180/М16 |
315S2, 315M2, 315S4, 315M4, 315S6, 315M6, 315S8, 315M8
|
2. Клеммные колодки для электродвигателей АИР
Назначение: Предназначены для изоляции контактной группы выводных концов и подводящего кабеля с наконечниками от корпуса электрической машины. Устанавливаются в коробку выводов.
Габаритные размеры колодок серии АИР соответствуют размерам электродвигателей АИР - общепромышленных электродвигателей с привязкой мощностей по ГОСТ 51689-2000
Рекомендованы к установке на электродвигатели
- ВЭМЗ (Владимирского электромоторного завода),
- МЭЗ (Могилевский завод электродвигатель),
- Элдин (Ярославский электромашиностроительный завод),
- УралЭлектро (Медногорский электротехнический завод).
Основные характеристики:
Габарит электрической машины: 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 280, 315 мм
Исполнение по форме колодки:
- прямоугольное (АИР80, АИР112, АИР132, АИР160, АИР180, АИР315)
- квадратное (АИР160-180, АИР200-225, АИР250-280)
Установочный размер колодок (крепление к корпусу): 20, 22, 35, 40, 95, 115, 140, 210
Материал: АГ-4В, металл
|
|
Наименование
и обозначение |
Габаритные размеры,
BxL мм |
Установочный размер, А мм/
Шпилька, D мм |
|
| АИР80 |
35x55 |
20/М4 |
80А2, 80В2, 80А4, 80В4, 80А6, 80В6, 80А8, 80В8
90L2, 90L4, 90L6, 90LA8, 90LВ8 |
АИР112
АИР132 |
35x60
40х60 |
22/М5
22/М5 |
100S2, 100L2, 100S4, 100L4, 100L6, 100L8
112M2, 112M4, 112MА6, 112МВ6, 112MА8, 112МВ8
132M2, 132S4, 132M4, 132S6, 132М6, 132S8, 132М8
|
АИР160
АИР180
АИР160-180 |
60x110
70х125
90х120 |
35/М8
40/М8
95/M8 |
160S2, 160M2, 160S4, 160M4, 160S6, 160M6, 160S8, 160M8
180S2, 180M2, 180S4, 180M4, 180M6, 180M8 |
АИР200-225
|
110x125
|
115/М8 |
200M2, 200L2, 200M4, 200L4, 200M6, 200L6, 200M8, 200L8
225M2, 225M4, 225M6, 225М8 |
| АИР250-280 |
140x160 |
140/М10 |
250S2, 250M2, 250S4, 250M4, 250S6, 250M6, 250S8, 250M8
280S2, 280M2, 280S4, 280M4, 280S6, 280M6, 280S8, 280M8 |
| АИР315 |
110х230 |
210/М12 |
315S2, 315M2, 315S4, 315M4, 315S6, 315M6, 315S8, 315M8
|
|
