Производство и продажа щеткодержателей

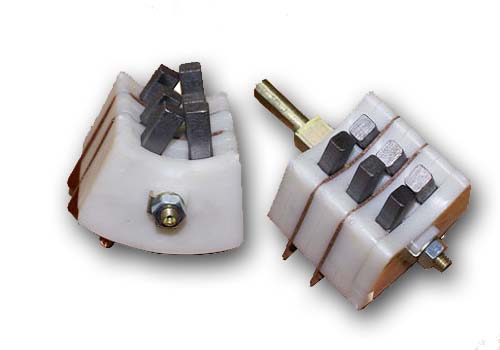

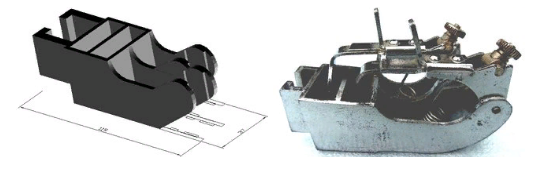

1. Щеткодержатели МТ для крановых электродвигателей

МТ-0-2 8х12.5

МТ-3,4 10х25

МТ-5 12.5х32

МТ-6 16х40

МТ-7 16х50

По классификации ГОСТ 24720-81, крановые щеткодержатели могут обозначаться ДППр2 axt, что означает "Подвижный щеткодержатель с двумя рычагами, пружиной растяжения, двухобоймный с размером окна axt". Однако, данные щеткодержатели имеют обозначение МТ, указывается габариты крановых электродвигателей и размер окна axt.
Стоимость изготовления крановых щеткодержателей серии МТ, различных габаритов (цена), указана в таблице. В зависимости от объема закупаемой продукции предусмотрены разные категории цены на щеткодержатели.

Норматив складского остатка щеткодержателей - не менее 100 шт.
Срок изготовления щеткодержателей под заказ серии МТ - от 14 дней.
При заказе щеткодержателей от 100 шт. действуют оптовые цены.

Стоимость щеткодержателей, руб. без НДС/шт. Таблица 1.

Внешний вид

Тип щеткодержателя МТ-N axt

Применяемость
в электрических машинах

МТ-0-2 8х12.5

MTF(H)011-6, MTF(H)012-6
MTF(H)111-6, MTF(H)112-6, 4MTF132M6
MTF(H)211A-6, MTF(H)211B-6, 4MTF(H)132LA6, 4MTF(H)132LB6

МТ-3,4 10х25

MTF(H)311-6, MTF(H)312-6
MTF(H)311-8, MTF(H)312-8
MTF(H)411-6, MTF(H)412-6, MTF(H)411-8, MTF(H)412-8, 4MTF(H)200LA8, 4MTF(H)200LB8

МТ-5 12.5х32

MTF(H)511-6, MTF(H)512-6
MTF(H)511-8, MTF(H)512-8
4MTF(H)225M6, 4MTF(H)225L6, 4MTF(H)225M8, 4MTF(H)225L8

МТ-6,7 16х40 (50)

MTF(H)611-6, MTF(H)613-6, 4MTF(H)280M6, 4MTF(H)280L6
4MTF(H)280M8, 4MTF(H)280L8,
MTF(H)611-10, MTF(H)612-10, MTF(H)613-10, 4MTF(H)280S10, 4MTF(H)280M10, 4MTF(H)280L10
4MTF(H)400S8, 4MTF(H)400M8, 4MTF(H)400L8
MTF(H)711-10, MTF(H)712-10, MTF(H)713-10, 4MTF(H)400S10, 4MTF(H)400M10, 4MTF(H)400L10

⇑

2. Щеткодержатели для электродвигателей с фазным ротором

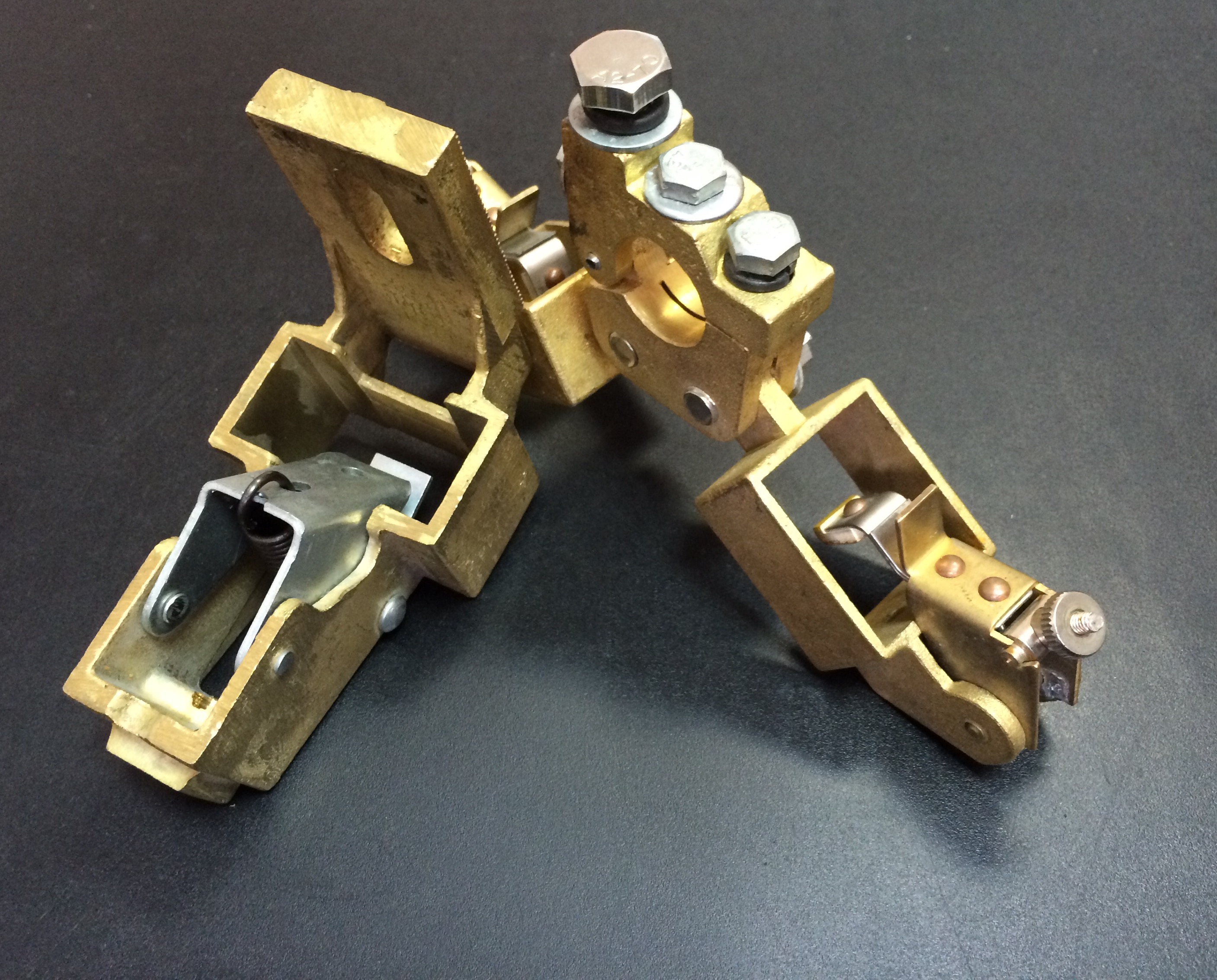

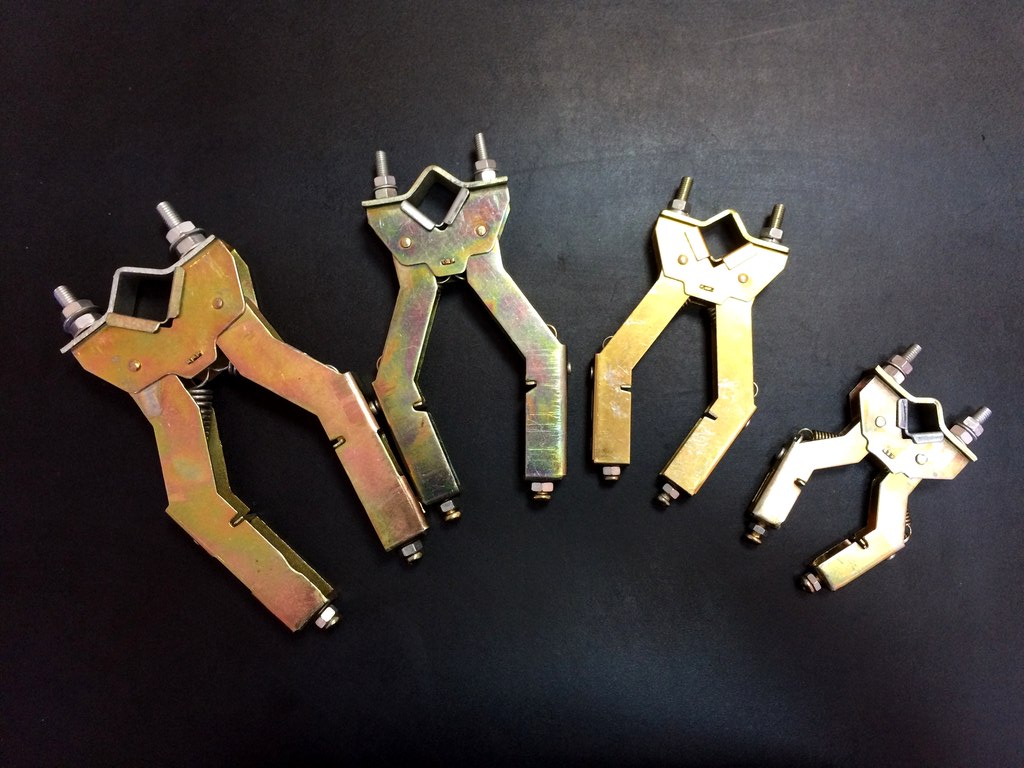

Данные щеткодержатели литые, по форме конструкции двойные, неподвижные, устанавливаются на электродвигатели с фазным ротором отечественного и зарубежного производства. Предназначены для электродвигателей габаритов от 225 до 280-го. Нажатие на щетку выполнено либо через рычаг, либо через цилиндрическую пружину. Комплектуются меднографитовыми щетками МГ, МГ-4, МГСО или аналогами.

Внешний вид

Тип щеткодержателя
ДДПр(ц)2 txa

Применяемость
в электрических машинах

Описание

ДДПр2 25х12.5 (10)

180-225SML4,6,8

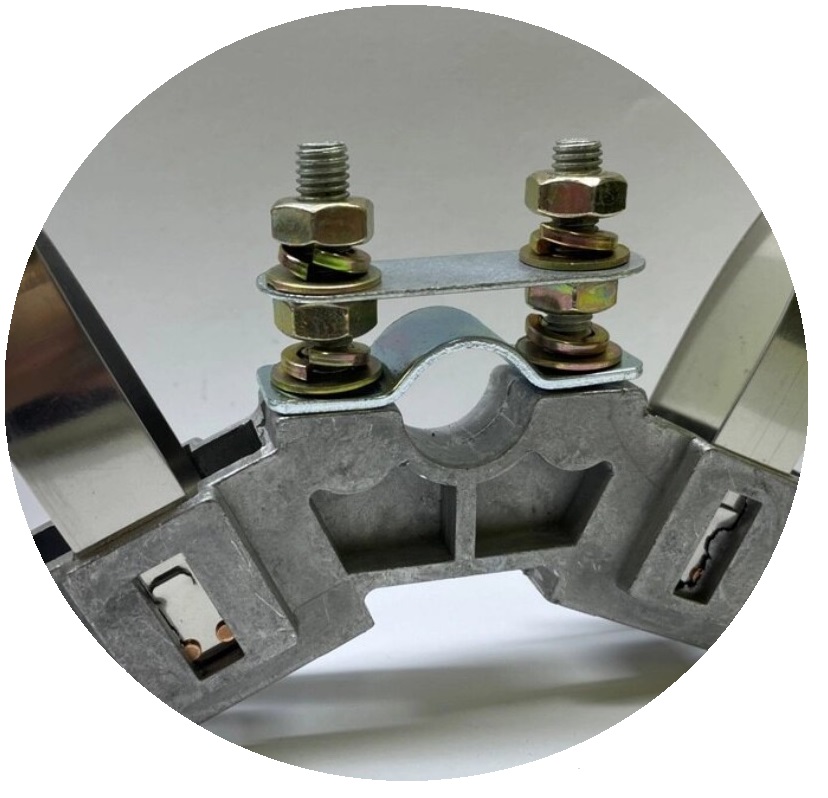

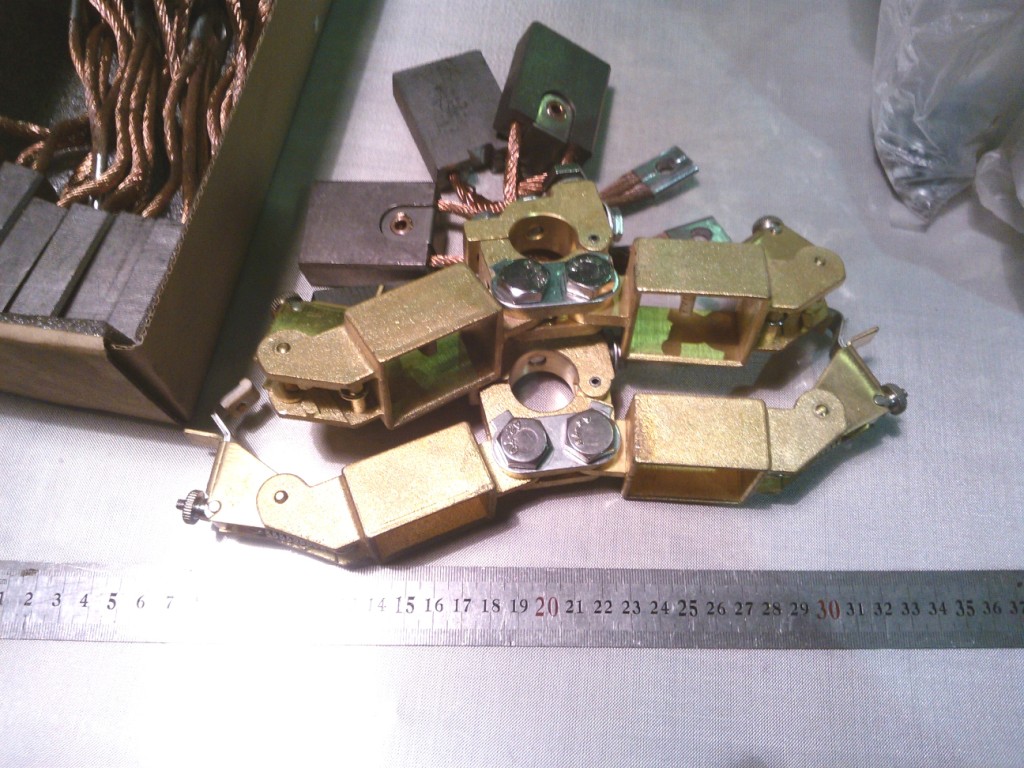

Двойной щеткодержатель с регулировкой давления пружины, рычажного типа. Устанавливается на большинство электродвигателей с фазным ротором иностранного типа. Особенность конструкции - возможность регулировки наклона обойм щеткодержателя, посредством зубчатого зацепления.

ДДПр2 32х20

250-280SML4,6,8

ДДПр2 40х25

315-355SML4,6,8

ДДПр2 40х32

WEG DOR-87

ДДПц2 32х16

АНК225S,M,L

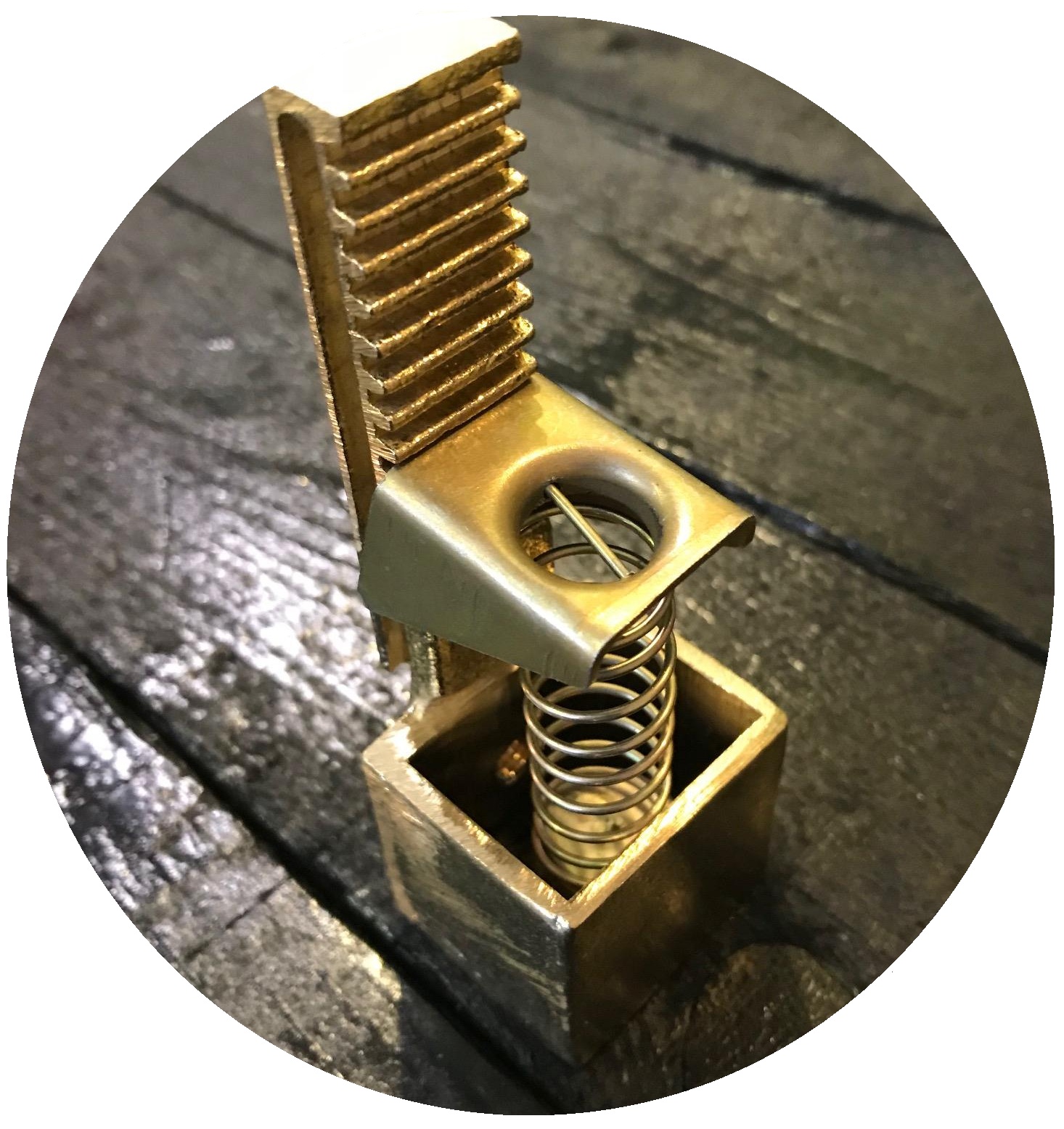

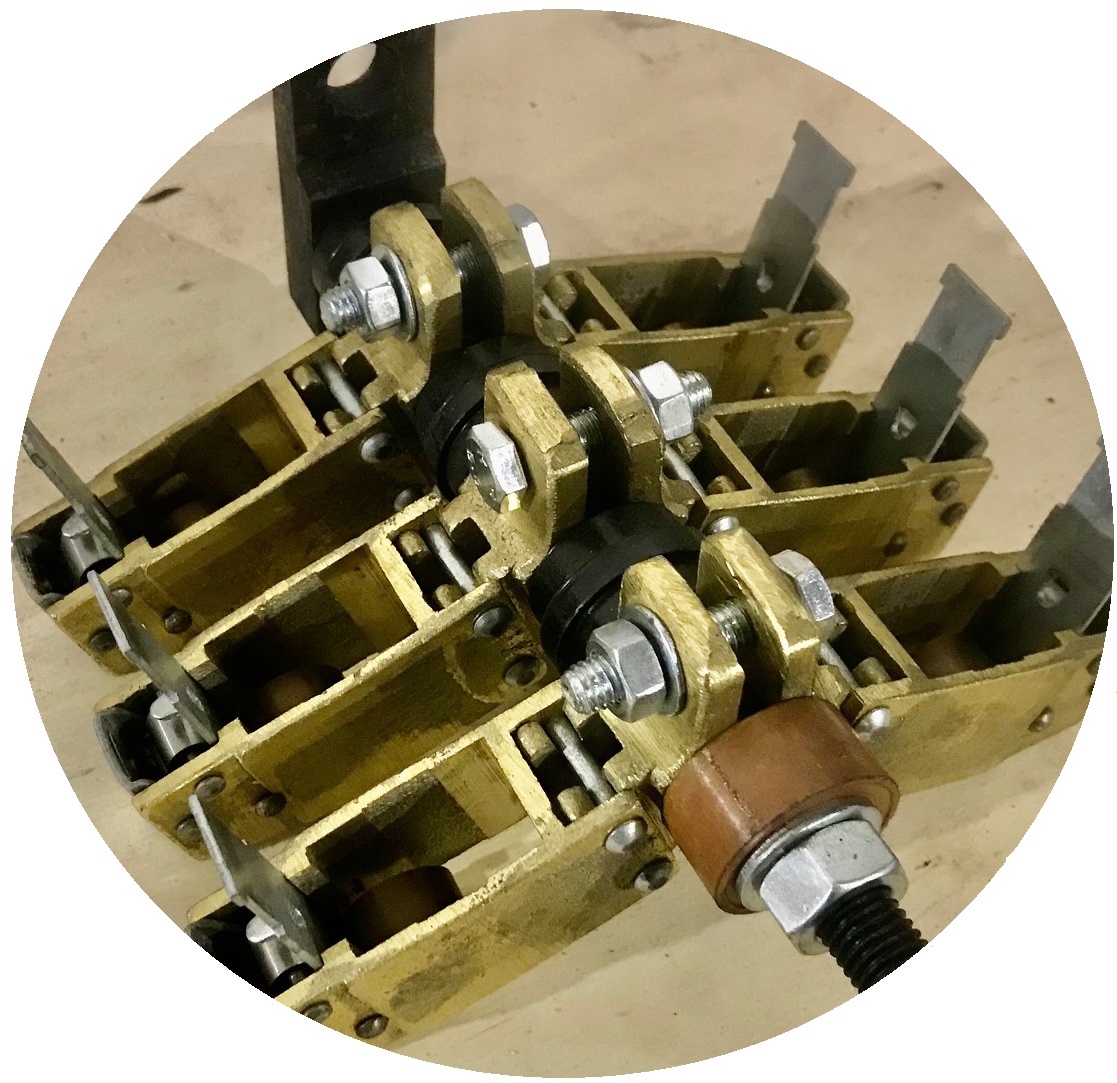

Двойной щеткодержатель с пружиной постоянного давления, цилиндрического типа, без регулировки угла наклона. Устанавливается на электродвигателях с фазным ротором серии АНК.
Для габарита 225, 250 устанавливается 3 щеткодержателя, одна траверса.
Для габарита 280 устанавливается 6 щеткодержателей, две траверсы.

Щеткодержатели могут быть укомплектованы бракетами с изоляторами собственного производства.

ДДПц2 32х20

АНК250S,M,L
АНК280S,M,L

Почему указан размер 32х20, а не 20х32?

⇑

3. Щеткодержатели ДП, ДПГ, ДГ, РТП

ДРПк1(ДПГ) 10х12.5, 16х25, 16х32, 20х32, 25х30, 25х32, 30х30

ДРПр1(ДП) 16х32, 20х32, 25х50

ДРПра1(ДГ) 12.5х25, 16х25, 16х32, 20х30, 20х32, 25х30, 25х32

ДРПрс1(ДГМ) 12.5х25, 16х25, 16х32, 20х30, 20х32, 25х30, 25х32

ДРПс1(ДБ) 20х32, 22х30, 25х32

ДРПч1 25х32, ДРПч3 25х40

ДРПц1(РТП) 20х32, 25х32

Стоимость изготовления щеткодержателей серии ДП, ДПГ, ДГ, РТП, различных габаритов (цена), указана в таблице. В зависимости от объема закупаемой продукции предусмотрены разные категории цены на щеткодержатели.

Норматив складского остатка щеткодержателей - не менее 50 шт.
Срок изготовления щеткодержателей под заказ серии ДП, ДГ, ДБ, РТП - от 14 дней.

Согласно требованиям ГОСТ 24720-81 структура обозначения щеткодержателей:ХХХ х n txa

ХХХ - тип щеткодержателя
   Д - щеткодержатель;
   Р - радиальный или П - подвижный, или Н - наклонный, или Д - двойной, или Дт - двойной "тандем", или Тр - "тандем" радиальный, или Тн - "тандем" наклонный;
   П - пружинный.

x - тип пружины, создающей нажатие:
      р - пружиной растяжения (через рычаг) или ра - с амортизатором или рс - со стойкой
      с - пружиной сжатия (ступенчатый с регулированием нажатия);
      к - пружиной кручения (через рычаг);
      ч - часовой (спиральной) пружиной;
      ц - цилиндрической (рулонной) пружиной.

n - количество обойм под щетку по длине коллектора или ширине контактного кольца.

txa - соотношение размеров окна обоймы, мм;
t - тангенциальный размер, мм;
a - аксиальный (осевой) размер, мм.

Стоимость щеткодержателей, руб.без НДС/шт. Таблица 2.

Внешний вид

Тип щеткодержателя

Применяемость
в электрических машинах

ДРПк1(ДПГ) 10х12.5

П-21, П-32, П-42, П-62

ДРПк1(ДПГ) 16х25

МП-542, 4ГПЭМ-15

ДРПк1(ДПГ) 16х32

ГПА-422

ДРПк1(ДПГ) 20х32

ПЭМ-400, ГПЭ-13-14, 4ГПЭМ-55
(комплектуется изолятором)

ДРПк1(ДПГ) 25х32

4ГПЭМ-135, 4ГПЭМ-170, 4ГПЭМ-220, ПЭМ-2000
(комплектуется изолятором)

ДРПк1(ДПГ) 30х30

ДПЭ-300, ДПЭ-350, ДПЭ-560, ДПБ-1000

ДРПр1(ДП) 10х12,5

ДПЭ-12, ДПМ-12, ПБСТ(22, 23-62, 63)

ДРПр1(ДП) 12,5х16

Д21, Д22, Д31

ДРПр1(ДП) 12,5х32

ДП41, ДП(140-160)

ДРПр1(ДП) 12,5х50

ДЭ-816

ДРПр1(ДП) 16х32

ДПЭ-52 - 8 шт./к-кт

ДРПр1(ДП) 20х32

ДПВ-52, ДПЭ(В)-72, ДПЭ(В)-82 - 8 шт./к-кт

ДРПр1(ДП) 25х50

ДЭ(В)-812, ДЭ-816 - 12 шт./к-кт
(комплектуется изолятором и бракетом)

ДРПр1(ДП) 20х80

НБ-511 - 12 шт./к-кт

ДРПра1(ДГ) 12.5х25

ПН-290, МП-542

ДРПра1(ДГ) 16х25

ПН-290, СД806

ДРПра1(ДГ) 16х32

ДК, П7 - П11

ДРПра1(ДГ) 20х30

ГПМ, ПСМ-55

ДРПра1(ДГ) 20х32

ВТМ, СТД

ДРПра1(ДГ) 25х32

МПЭ-400, МПЭ-450 - 32 шт./к-кт
МПЭ-1000, 4ГПЭМ-1000 - 48 шт./к-кт

ДРПра1(ДГ) 30х30

ВТ-450 - 42 шт./к-кт

ДРПс1(ДБ) 20х32
ДРПс1(ДБУ) 20х32, L = 109, 119, 125 мм
- гальваническое покрытие

ТГВ-100, ТГВ-200, СТВ-125, АНК250

ДРПс1(ДБ) 22х30
ДРПс1(ДБУ) 22х30, L = 109, 119, 125 мм
- гальваническое покрытие

ТГВ-100, ТГВ-200, СТВ-125

ДРПс1(ДБ) 25х32
ДРПс1(ДБУ) 25х32, L = 109, 119, 125 мм
- гальваническое покрытие

СДН, СДМ, СДЭ, АНК280-355

ДРПч3 25х40
или
ДРПч2 25х40/25x80

ЭД-118, ЭДТ-200 - 4 шт./к-кт
Особенность - отсутствие бракета и изолятора бракета.

ДРПч1 25х32

ДТН-12
ДТН-33, ДТН-45, ДПТ-45
ЭТ-31, ЭТ-46 - 4 шт./к-кт

ДРПч1 20х64
(комплектуется изолятором)

ДК-210 (троллейбус),
ДК-812 (аналог ДТН-45) , электровоз К14
ДК-117 (метрополитен) - 4 шт./к-кт

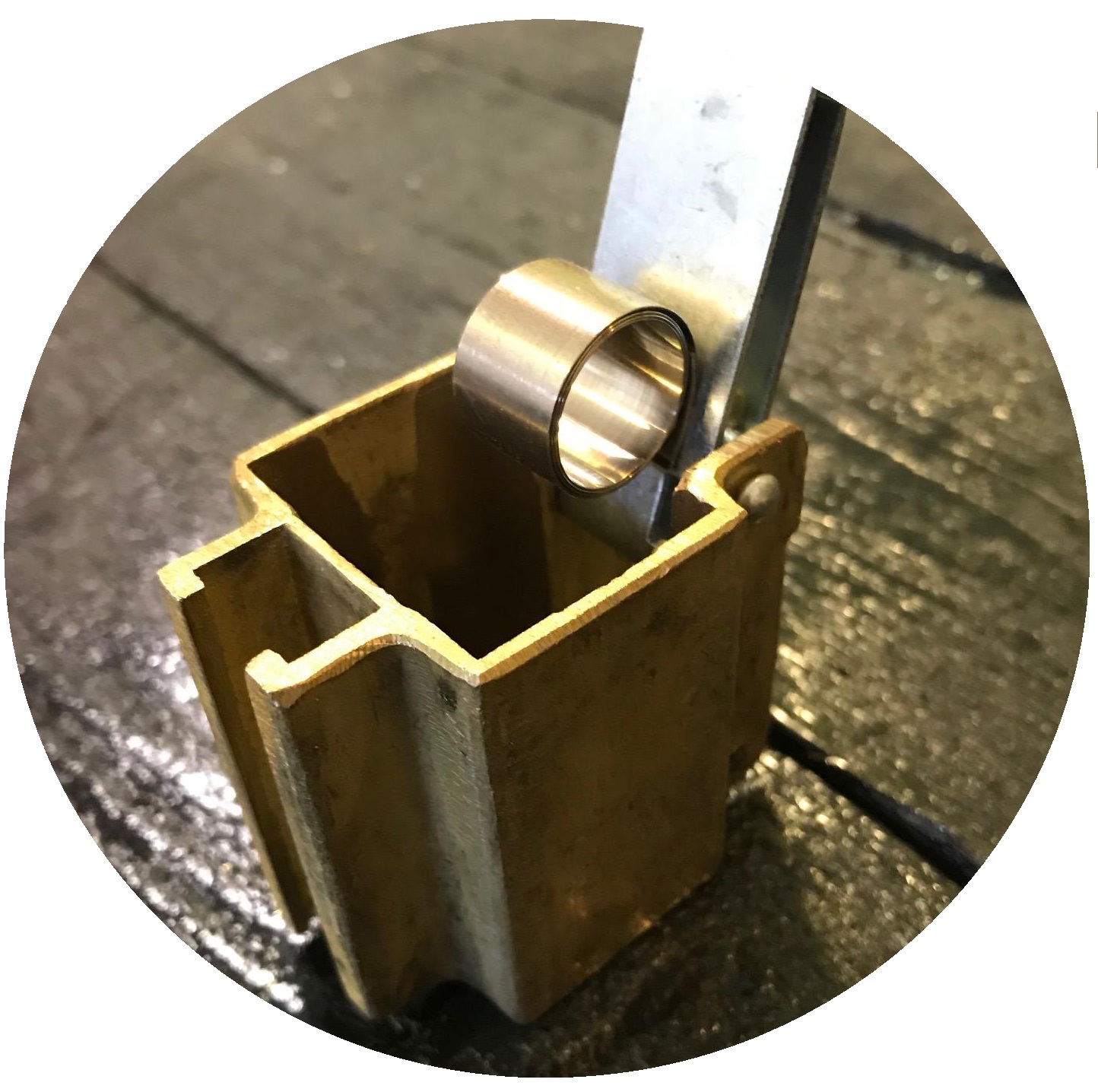

ДРПц1(РТП) 20х32

4П250-280 - усилие нажатия 14Н
ДК-816 (аналог ДТН-33) - усилие нажатия 16Н, электровоз К10

ДРПц1(РТП) 25х32

4П355-450 - 32 шт./к-кт
МПЭ-400, МПЭ-450 - 32 шт./к-кт
МПЭ-1000, 4ГПЭМ-1000 - 48 шт./к-кт

ДРПц3(РТП3) 25х40
сдвоенная рулонная пружина

ЭДП-600- усилие нажатия 35-45Н

ДТрПц2(РТП2) 10х32

Siemens G 2234

ДТрПц2(РТП2) 16х32
ДТрПц2(РТПУ) 16х32 L= 70 мм

2МП-14200

ДТнПк2(ДДН) 12,5х32
10°, 30°

ГП-311, -312, ГПА-600

ДТнПк2(ДДН) 16х32
10°, 30°

ГП, ГПА

ДТнПк2(ДДН) 12,5х32
2x45°

ГП-311, -312, ГПА-600

ДТнПк2(ДДН) 16х32
2x45°

ГП, ГПА

* Примечания:
1. Усилие нажатия на щетку зависит от типа щеткодержателей.
2. Давление (усилие нажатия) на щетку: ТЭД - тяговый электродвигатель, ТУП - тяжелые условия пуска

Тип
электрощетки

Давление
на щетку,
не более,
Н/см2

Усилие на щетку, при размерности ячейки

Плотность
тока, А/см2

Скорость,
м/с

8х12.5

10х25

12.5x32
16х25

16х32

16x40
20х32

16x50
20x40
25х32

20х50
25х40

25х50

32х40

32х50

ЭГ-14 (общепром)

4,0

4 Н

10 Н

16 Н

20 Н

25 Н

32 Н

50 Н

ЭГ-4 (>100 кВт)

2,0

8 Н

10 Н

12.5 Н

16 Н

25 Н

ЭГ-61 (ТЭД)

4,0

32 Н

40 Н

50 Н

ЭГ-71 (ТУП)

2,5

10 Н

12.5 Н

16 Н

20 Н

32 Н

ЭГ-74 (ТЭД)

4,0

25 Н

32 Н

50 Н

МГ-4

2,5

2.5 Н

6.25 Н

10 Н

12.5 Н

16 Н

20 Н

25 Н

32 Н

МГСО

2,5

10 Н

12.5 Н

16 Н

20 Н

25 Н

32 Н

40 Н

М1 (крановые)

2,0

2 Н

5 Н

8 Н

12.5

16 Н

611ОМ

3,0

20 Н

25 Н

⇑

4. Щеткодержатели для тяговых электрических машин, станочных электродвигателей

- Щеткодержатели могут быть изготовлены с высоковольтным изолятором для электродвигателей GBM-350/1500, GGFB-75, для электродвигателей трамваев (TE-022, TE-023), троллейбусов (ДК-210), вагонов метрополитена (ДК-117), а также для станочных электродвигателей спаренных (ДТрПц5) или раздельных (ДПС).

Внешний вид

Тип щеткодержателя
ГОСТ 24720-81

Применяемость
в электрических машинах

Описание

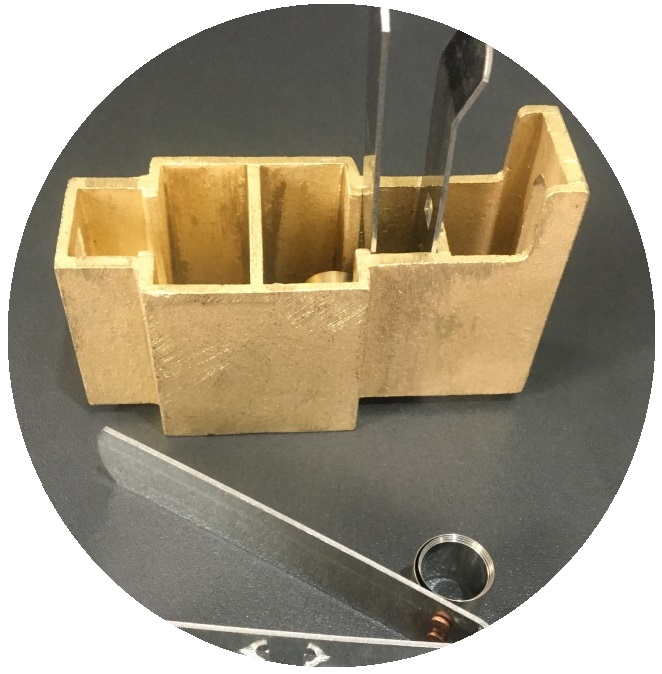

ДТрПц2(РТП) 16х32

2МП-14200

Двойной тандемный щеткодержатель с пружиной постоянного давления, цилиндрического типа, увеличенной площадкой крепления на траверсу. Разработан совместно с крупнейшими подрядными организациями под нужды Уральских металлургических заводов.

ДТрПц2 (РТП) 12,5х32

ГП22-42

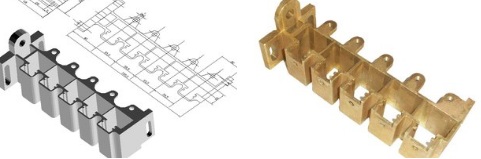

ДТрПц5 20х32

ANSALDO DH250L

Тандемный щеткодержатель с пружиной постоянного давления, цилиндрического типа, заменит пять стандартных радиальных щеткодержателей.

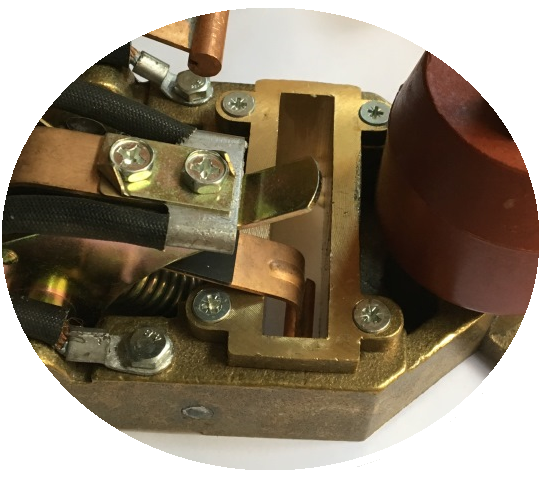

ДРПр1(GBM) 16x80

GBM-350/1500

Радиальный щеткодержатель на высоковольтном изоляторе для тяговых электродвигателей, с пружиной растяжения, обойма сдвоенная под установку двух щеток, с двумя рычагами.
Усилие нажатия на щеткут не менее 25Н
Особенность - отсутствие бракета и изолятора бракета.
Испытательное напряжение 6 кВ переменным током в течение 1 минуты.

ДРПр1(GGFB) 16x50

GGFB-75, ДРБ-80

ДТрПч2(TE) 12.5х32

TE-022
к трамваю Tatra KT-4

Радиальный щеткодержатель TE-022 с пружиной растяжения или часовой пружиной, рычажного типа, с регулировкой усилия нажатия, обоймы раздельные. Изготавливаются в левом и правом исполнении по креплению на траверсу.

Тандемный щеткодержатель TE-023 с пружиной растяжения, рычажного типа, с регулировкой усилия нажатия, рычаги независимые.
Также данный щеткодержатель используется как аналог ДТрПк2(ДТХ)16х32 для электродвигателя П2-800

ДТрПр2(ТРБ) 16x32

TE-023
к трамваю Tatra T-3M
П2-800

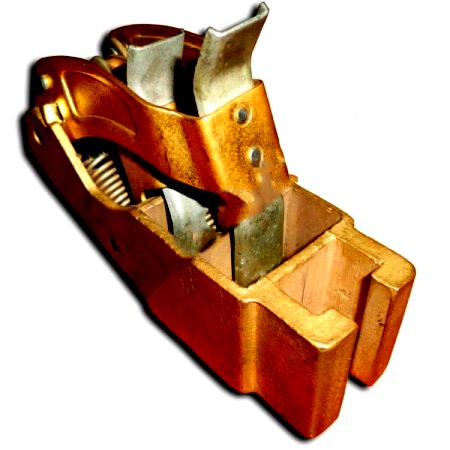

ДРПч1(ДК) 16х64

ДК-210, ДК-213
к троллейбусу
БТЗ, ЗИУ, ВМЗ

Радиальный щеткодержатель на изоляторе для тяговых электродвигателей, с часовой пружиной, обойма сдвоенная под установку двух щеток, с двумя рычагами.
Изготавливаются в левом и правом исполнении по креплению на траверсу.
Усилие нажатия на щетку не менее 25Н

ДРПч1(ДК) 20х64

ДРПр1(ДПС) 16х25

200-225M,L

Радиальный щеткодержатель для станочных электродвигателей, с пружиной рястяжения, с одним рычагом. Особенность конструкции щеткодержателя позволяет устанавливать от 2-х до 8-ми щеткодержателей на одном кронштейне (бракете).
Является полным аналогом щеткодержателя типа BRS

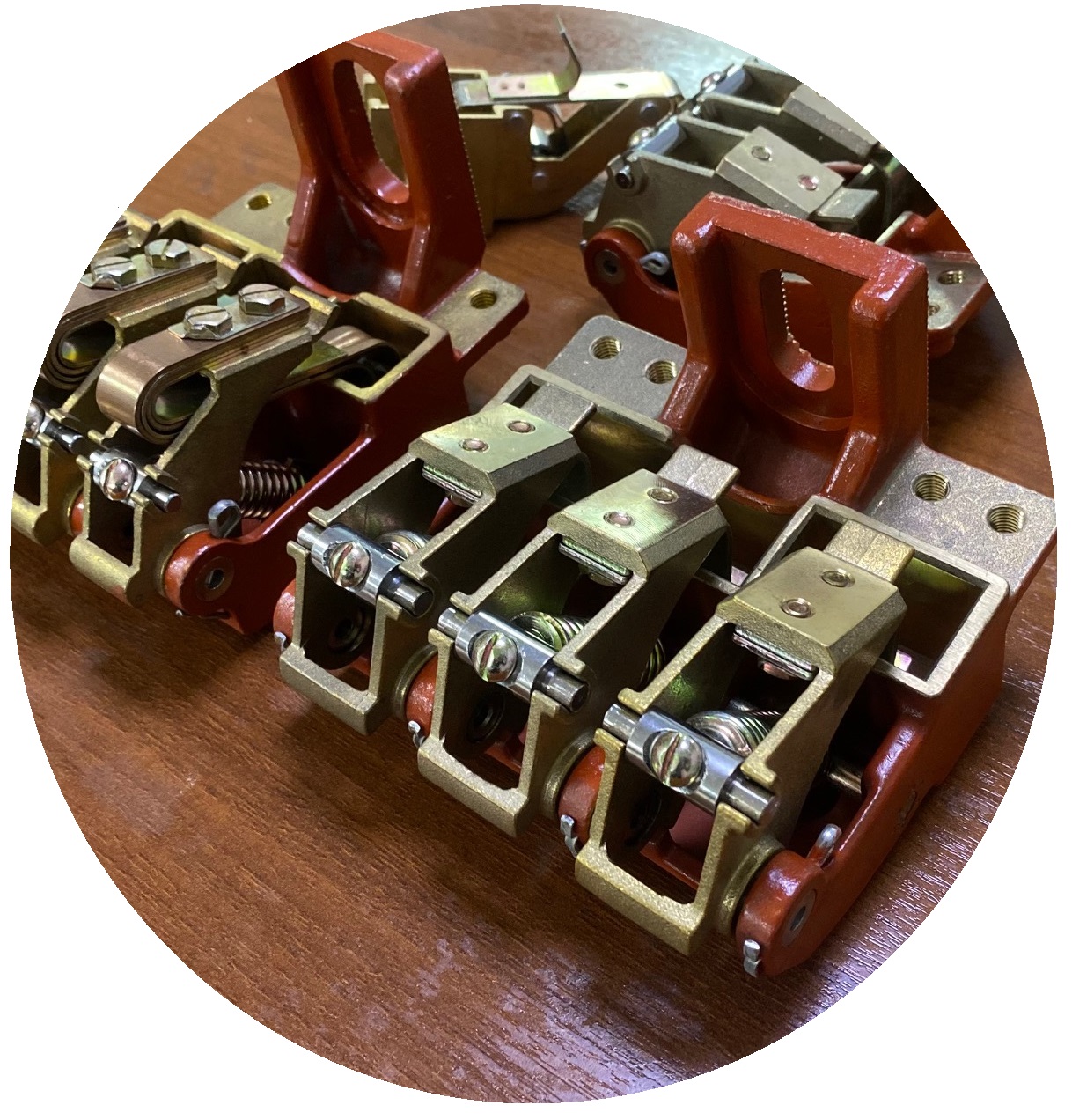

ДРПр1(ДПС) 20х32

250-280M,L

ДРПр1(ДПС) 25х32

315M,L

ДРПр1(ДРТ) 16х32

ДРТ-10, ДРТ-13,
ДРТ-14, ДРТ-23,5

Радиальный щеткодержатель на изоляторе для тяговых электродвигателей привода рудничных электровозов, с пружиной растяжения.
Особенность - отсутствие бракета и изолятора бракета.
Усилие нажатия на щетку 20Н (16х32 мм), 40Н (20х50 мм)

ДРПр1(ДРТ) 20х50

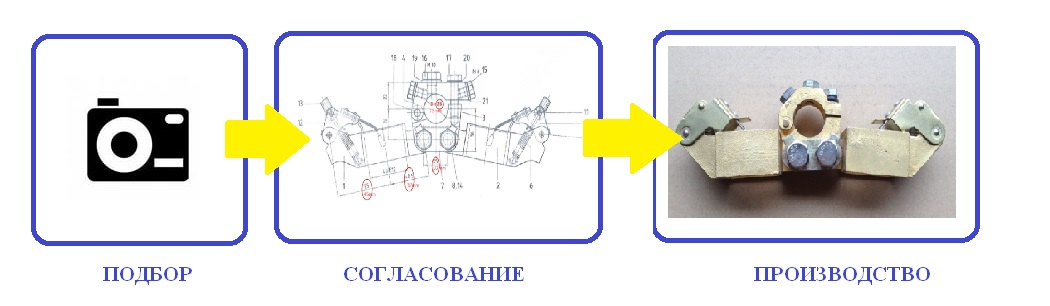

Для заказа комплекта, состоящего из щеткодержателя и щеток вам необходимо направить фотографию щеткодержателя.

Существуют типовые чертежи щеткодержателей, которые мы направим вам для определения параметров заказа.

Необходимо указать основные размеры для щеткодержателя, в т.ч. размер окна под установку щетки и после согласования будет открыт заказ на изготовление литевой формы.

Специальные щеткодержатели также комплектуются щетками, для заказа которых необходимо указать основные размеры, длину отвода и форму зажима, сечение щетки и содержание меди.

Срок изготовления специальных щеткодержателей серии - от 25 дней.

При заказе специальных щеткодержателей от 50 шт. действуют оптовые цены.

⇑

5. Щеткодержатели для тельферов грузоподъемностью 1, 3.2, 5 тн

Для тельферов 1, 2 тн.

Для тельферов 3.2, 5 тн.
- Щеткодержатель предназначен для коммутации токов электротельферов грузоподъемностью 1, 2 и 3.2, 5 тонн. Является частью контактного узла электрической машины. Устанавливается над блоком контактных колец
Комплектуются щетками М1А 6,3х8х20 К1-1 или М1А 10х12х32 К1-5. Материал фенопласт, текстолит, сталь.

Щеткодержатель

⇑
