1. Изоляторы, бракеты для электрических машин постоянного и переменного тока
Назначение: Предназначены защиты контактной группы выводных концов и подводящего кабеля с наконечниками от внешний воздействий и замыкания на корпус.
Устанавливаются на траверсу, на корпус электродвигателя или на подшипниковый щит.
Основные характеристики:
 Материал: металл, текстолит, стеклотекстолит, капролон
|
|
Наименование
и обозначение |
|
|
| Изолятор ДТН |
Размеры 75х50х20 мм, состоит из двух симметричных деталей |
ДТН-45 |
| Бракет ДТН |
Крепление щекткодержателя у корпусу электродвигателя |
ДТН-45 |
| Изолятор ПЭМ |
Размеры 95х75х20 мм, состоит из двух несимметричных деталей |
ПЭМ-400, ПЭМ-2000 |
| Бракет ДПЭ |
Состоит из изоляционной втулки и бракета |
ДПЭ-52, ДПВ-60 |
| Изолятор ДЭ-812 |
Опорный изолятор, в который установлен кронштейн для крепления щеткодержателей |
ДЭ-812 |
| Изолятор ДЭ-816 |
Опорный изолятор, в который установлен кронштейн для крепления щеткодержателей |
ДЭ-816 |
| Изолятор ЭД-118 |
Ф40х130, часть щеткодержателя ДРПч3 25х40 |
ЭД-118 |
| Изолятор ДК |
Изолятор Г-образной формы, для крепления одного щеткодержателя |
ДК-210, ДК-117 |
| Бракет АНК |
Состоит из бракета и изоляционных втулок |
АНК250-315 |
| Бракет МТН |
Состоит из бракета и изоляционной втулки
Сечение круглое или квадратное
|
МТН 0-2
МТН 3-4
МТН 5
МТН 6-7
|
| Изолятор GBM-350 |
Состоит вилки и изолятора, часть щеткодержателя GBM-350 |
GBM-350 |
| Изолятор GGFB-75 |
Состоит контактной и изолятора, часть щеткодержателя GGFB-75 |
GGFB-75 |
⇑
2. Узлы токосъема
Назначение: Предназначены для коммутации (передачи) тока на скользящем контакте от неподвижной части на якорь (фазный ротор). Изолированы от корпуса.
Устанавливаются на траверсу, на корпус электродвигателя или на подшипниковый щит.
|
|
|
Состав для машин постоянного тока:
- Кронштейн (бракет)
- Изолятор
- Щеткодержатели
- Щетки
- комплект крепления
|
Состав для машин переменного тока:
- Кронштейн (бракет) с изолятором
- Блок контактных колец
- Щеткодержатели
- Щетки
- комплект крепления
|
|
|
|
Наименование
и обозначение |
|
| Узел токосъема ДПЭ-200 |
Кронштейн (бракет), 4 шт.
Изолятор ДПЭ-200, 4 шт.
Щеткодержатель ДРПк1(ДПГ) 25х32, 20 шт.
Щетка ЭГ-74 2/15х32х45, 20 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|
| Узел токосъема ДПЭ-560 |
Кронштейн (бракет), 4 шт.
Изолятор ДПЭ-560, 4 шт.
Щеткодержатель ДРПк1(ДПГ) 30х30, 28 шт.
Щетка ЭГ-74 2/15х30х45, 28 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|
| Узел токосъема МПЭ-450/900 |
Кронштейн (бракет), 4 шт.
Изолятор МПЭ-450/900, 4 шт.
Щеткодержатель ДРПц1(РТП) 25х32, 32 шт.
Щетка ЭГ-74 2/12.5х32х64, 32 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|
| Узел токосъема ДЭ-812 |
Кронштейн (бракет), 4 шт.
Изолятор ДЭ-812, 4 шт.
Щеткодержатель ДРПр1(ДП) 25х50, 8 шт.
Щетка ЭГ-74 25х50х64, 8 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|
| Узел токосъема ДЭ-816 |
Кронштейн (бракет), 4 шт.
Изолятор ДЭ-816, 4 шт.
Щеткодержатель ДРПр1(ДП) 25х50, 12 шт.
Щетка ЭГ-74 25х50х64, 12 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|
| Узел токосъема ДТН-45 |
Кронштейн (бракет), 4 шт.
Изолятор ДТН, 4 шт.
Щеткодержатель ДРПч1 25х32, 16 шт.
Щетка ЭГ-74 25х32х64, 16 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|

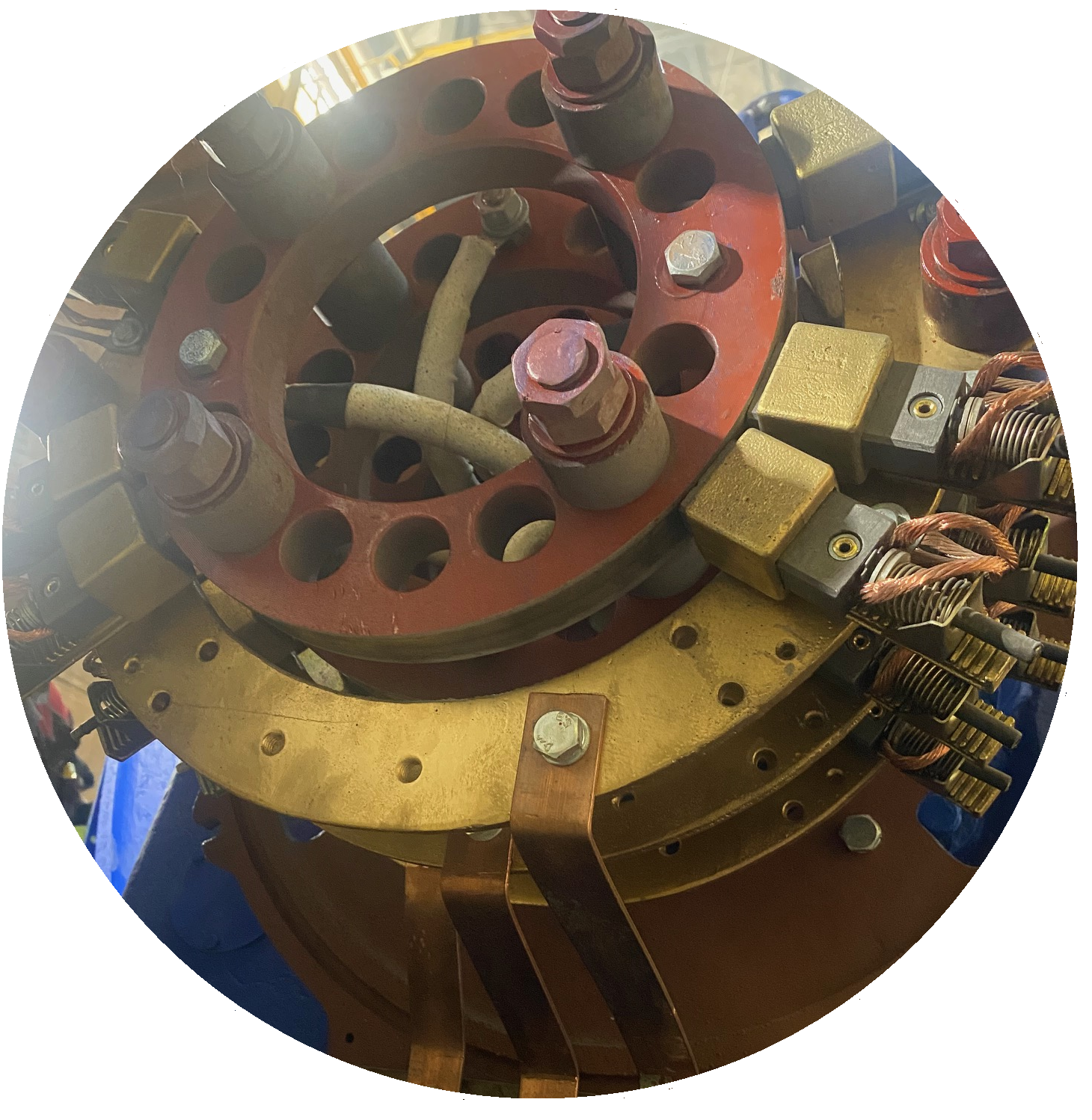

Узел токосъема АНК 280-315
| Кронштейн (бракет) с изоляторами, 1 шт.
Блок контактных колец (сталь или латунь)
Щеткодержатель ДДПр1(АНК) 32х20, 3 шт.
Щетка МГСО 20х32х64, 66 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|

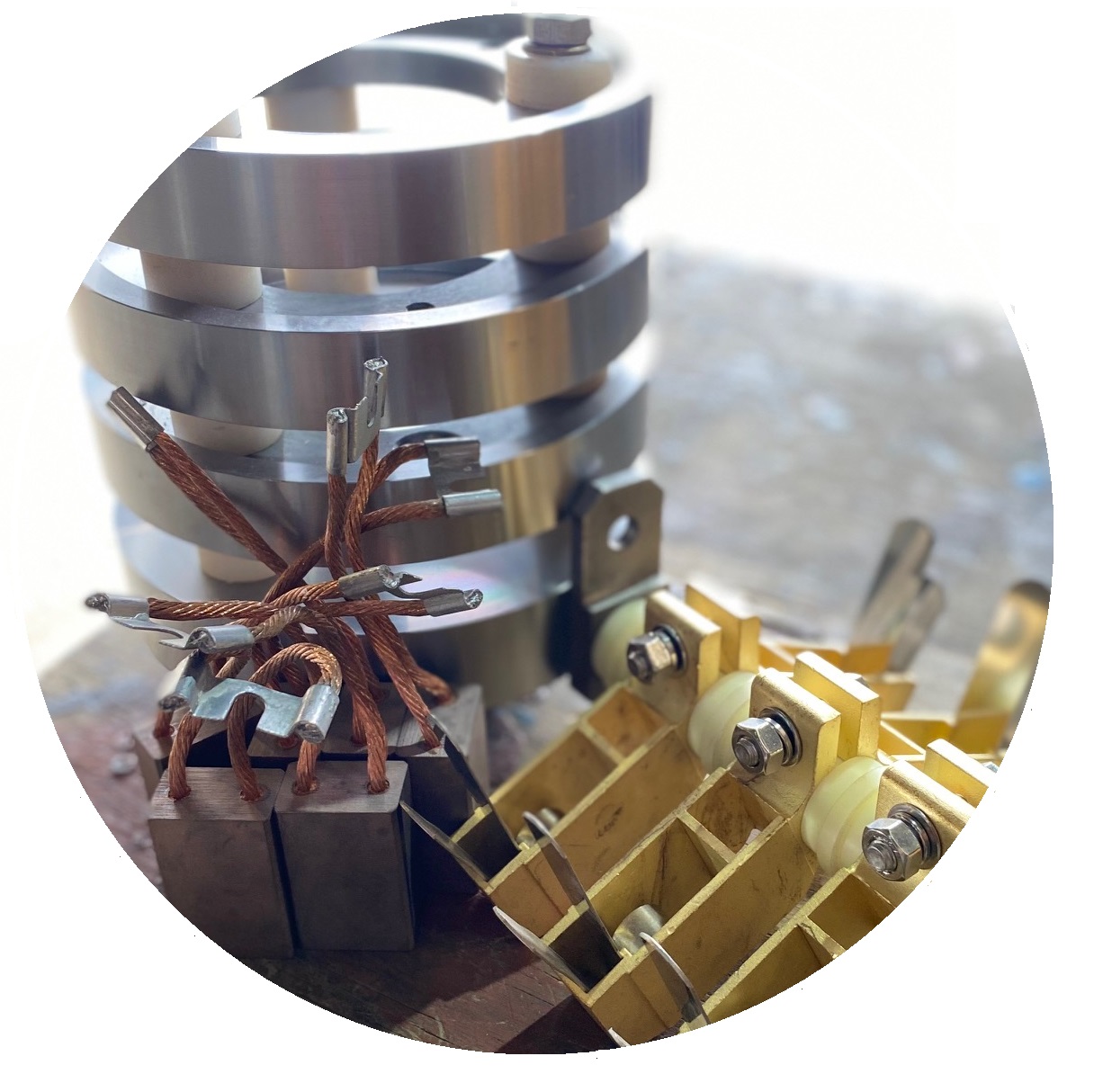

Узел токосъема АК4 400-450
| Кронштейн (бракет) с изоляторами, 1 шт.
Блок контактных колец (сталь или латунь)
Щеткодержатель ДРПс1(ЛБ) 25х32, 18 шт.
Щетка МГСО 25х32х64, 18 шт.
Комплект крепления изолятора, щеткодержателей, щеток, 1 к-кт
|
⇑
|
|
|
