1. Кольца контактные для крановых электродвигателей

Назначение: Предназначены для коммутации токов при вращении между подвижными и неподвижными элементами и узлами. Входят в состав щеточного узла, который состоит из траверсы, щеткодержателей, щеток, контактных колец.

Диаметр внешний D: 78, 93, 102, 113, 127, 142, 187, 242 мм
Диаметр внутренний d: 77, 86, 96, 108, 118, 157, 210 мм
Ширина кольца h: 12, 14.4, 17, 21, 23 мм
Материал: медь, латунь (MT-7)

Кольца контактные Кольца контактные
Наименование и
обозначение кольца
 Габаритные размеры,
Dxdxh мм
 Применение*
Контактное кольцо МТ0 78х65х12 МТН-011-6, 1.4 кВт
МТН-012-6, 2.2 кВт
Контактное кольцо МТ1 93х77х12 МТН-111-6, 3.5 кВт
МТН-112-6, 5.0 кВт
4МТН132M6, 5.0 кВт
Контактное кольцо МТ2 102х86х12 МТН-211А-6, 5.5 кВт
МТН-211В-6, 7.5 кВт		 4МТН132LA6, 5.5 кВт
4МТН132LB6,  7.5 кВт
Контактное кольцо МТ3 113х96х14.4 МТН-311-6, 11 кВт
МТН-312-6, 15 кВт
МТН-311-8, 7.5 кВт
МТН-312-8, 11 кВт


Контактное кольцо МТ4 127х108х14.4 МТН-411-6, 22 кВт
МТН-412-6, 30 кВт
МТН-411-8, 15 кВт
МТН-412-8, 22 кВт		 4МТН200LA6, 22 кВт
4МТН200LB6, 30 кВт
4МТН200LA8, 15 кВт
4МТН200LB8, 22 кВт
Контактное кольцо МТ5 142х118х17 МТН-511-6, 37 кВт
МТН-512-6,  55 кВт
МТН-511-8, 30 кВт
МТН-512-8,   37 кВт		 4МТН225M6, 37 кВт
4МТН225L6,  55 кВт
4МТН225M8, 30 кВт
4МТН225L8,  37 кВт
Контактное кольцо МТ5-1 152х126х17
Контактное кольцо МТ6 187х157х21 МТН-611-6,  75 кВт
МТН-612-6, 90 кВт
МТН-613-6,  110 кВт



МТН-611-10, 45 кВт
МТН-612-10, 55 кВт

МТН-613-10, 75 кВт
 4МТН280S6,  75 кВт
4МТН280M6, 90 кВт
4МТН280L6,  110 кВт
4МТН280S8,  55 кВт
4МТН280M8, 75 кВт
4МТН280S8,  90 кВт
4МТН280S10, 45 кВт

4МТН315M10, 60 кВт
4МТН315L10, 75 кВт
Контактное кольцо МТ7 242х210х23


МТН-711-10,  100 кВт

МТН-712-10,  125 кВт

MTH-713-10, 160 кВт
 4МТН400S8,  132 кВт
4МТН400M8, 160 кВт
4МТН400L8,  200 кВт

4МТН400S10, 110 кВт

4МТН400M10, 132 кВт
4МТН400L10, 160 кВт
* Соотношение габаритов крановых электродвигателей и мощности.

⇑

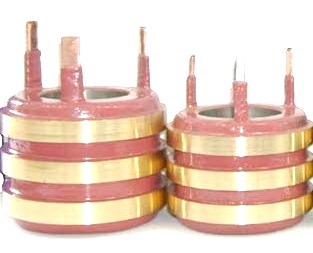

2. Блоки контактных колец для крановых электродвигателей

Назначение: Предназначены для коммутации токов при вращении между подвижными и неподвижными элементами и узлами. Входят в состав щеточного узла, который состоит из траверсы, щеткодержателей, щеток, блока контактных колец.

Диаметр внешний D: 78, 93, 102, 113, 142, 152, 192, 243 мм
Диаметр внутренний посадочный d: 35, 47, 57, 60, 80, 85, 110, 150 мм
Ширина блока h: 75, 86, 97, 135, 154 мм
Кольца контактные
 Кольца контактные

Наименование и обозначение
блока
 Габарит
электродвигателя
 Габаритные размеры,
Dxdxh мм
 Вес, кг
Блок контактных колец МТН-0 MTF(H)-011-6
MTF(H)-012-6		 78Х35Х75 1.5
Блок контактных колец МТН-1 MTF(H)-111-6
MTF(H)-112-6
4MTF(H)132M6		 93Х47Х75 2.0
Блок контактных колец МТН-2 MTF(H)-211A-6
4MTF(H)132LA6
MTF(H)-211B-6
4MTF(H)132LB6
 102Х57Х75 2.5
Блок контактных колец МТН-3 MTF(H)-311-6
MTF(H)-312-6
MTF(H)-311-8
MTF(H)-312-8		 113Х60Х86 3.5
Блок контактных колец МТН-4 MTF(H)-411-6
4MTF(H)200LA6
MTF(H)-411-8
4MTF(H)200LA8		 127Х80Х97 4.0
MTF(H)-412-6
4MTF(H)200LB6
MTF(H)-412-8
4MTF(H)200LB8		 142Х80Х97 6.0
Блок контактных колец МТН-5 MTF(H)-511-6
4MTF(H)225M6
MTF(H)-512-6
4MTF(H)225L6
MTF(H)-511-8
4MTF(H)225M8
MTF(H)-512-8
4MTF(H)225L8
 152Х85Х97 7.0
Блок контактных колец МТН-6 MTF(H)-611-6
4MTF(H)280M6
MTF(H)-613-6
4MTF(H)280L6
4MTF(H)280S,M,L8
MTF(H)-611-10
4MTF(H)280S10
MTF(H)-612-10
4MTF(H)280M10
 192Х110Х135 25
Блок контактных колец МТН-7 4MTF(H)400S,M,L8
MTF(H)-711-10
4MTF(H)400S10
MTF(H)-712-10
4MTF(H)400M10
MTF(H)-713-10
4MTF(H)400L10
 243Х150Х154 36

Блоки колец изготовлены по ТУ 27.11.61-001-81178107-2018 "Контактные узлы (блоки контактных колец) электродвигателей переменного тока"

⇑


3. Блоки контактных колец для крановых электродвигателей серии 5МТН

Назначение: Предназначены для коммутации токов при вращении между подвижными и неподвижными элементами и узлами. Входят в состав щеточного узла, который состоит из траверсы, щеткодержателей, щеток, блока контактных колец.

Диаметр внешний D: 102, 112, 127, 142, 160, 202 мм
Диаметр внутренний посадочный d: 55, 65, 75, 85, 90, 115 мм
Ширина блока h: 90, 100, 110, 125, 140, 200 мм
Кольца контактные
 Кольца контактные

Наименование и обозначение
блока
 Габарит
электродвигателя
 Габаритные размеры,
Dxdxh мм
 Вес, кг
Блок контактных колец 5МТН-1 5MTH111,112
5MTH132		 102Х55Х90 2.0
Блок контактных колец 5МТН-2 5MTH211
5MTH132		 112Х65Х100 3.5
Блок контактных колец 5МТН-3 5MTH311,312 127Х75Х110 4.0
Блок контактных колец 5МТН-4 5MTH411,412
5MTH200		 142Х85Х125 7.0
Блок контактных колец 5МТН-5 5MTH511,512
5MTH225
 160Х90Х140 15
Блок контактных колец 5МТН-6 5MTH611,612,613
5MTH280
 202Х115Х200 18

Блоки колец изготовлены по ТУ 27.11.61-002-81178107-2018 "Контактные узлы (блоки контактных колец) электродвигателей переменного тока"

4. Блоки контактных колец для электродвигателей серии 4АНК, 5АНК

Назначение: Предназначены для коммутации токов при вращении между подвижными и неподвижными элементами и узлами. Входят в состав щеточного узла, который состоит из траверсы, щеткодержателей, щеток, блока контактных колец.

Габарит оси вращения: 200, 225, 250, 280 мм
Диаметр внешний D: 127, 142, 152 мм
Диаметр внутренний посадочный d: 60, 65, 75, 80 мм
Ширина блока h: 98, 102, 135 мм

Особенность конструкции - разборные кольца

Кольца контактные
 Кольца контактные Кольца контактные

Наименование и обозначение
блока
 Габаритные размеры,
Dxdxh мм
 Примечания
Блок контактных колец АНК200 127Х65Х98
142Х65Х98		 Внешний диаметр 127 или 142 мм
Блок контактных колец АНК225 127Х70Х102
142Х70Х102		 Внешний диаметр 127 или 142 мм
Блок контактных колец АНК250 127Х75Х102
142Х75Х102		 Внешний диаметр 127 или 142 мм
Блок контактных колец АНК280-315 174Х68Х200 Материал колец латунь или сталь

⇑

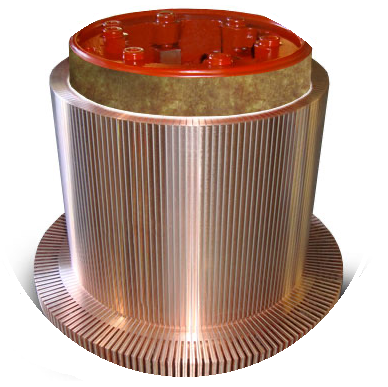

5. Коллекторы для электродвигателей постоянного тока

Назначение: Предназначены для коммутации токов при вращении между подвижными и неподвижными элементами и узлами.
Входит в состав щеточного узла, который состоит из траверсы, щеткодержателей, щеток, коллектора.

Габарит оси вращения: 160, 180, 200, 225, 250, 280 мм
Кольца контактные
 Колллектор

Наименование
и обозначение
 Мощность
электродвигателя
 Габаритные размеры,
DxL мм
 Число пластин
коллектора, шт.
 Число пазов
якоря, шт.
Коллектор 4ПФ160SML 9.5 - 37 кВт 160Х81 135 45
Коллектор 4ПФ180SM 15 - 50 кВт 200Х81 147 49
Коллектор 4ПФ200SML 12.5 - 63 кВт 160Х104 111 37
Коллектор 4ПФ225M 38 - 75 кВт 224Х75 165 105
Коллектор 4ПФ225M 80 - 132 кВт 224Х135 117 39
Коллектор 4ПФ225L 27 - 50 кВт 224Х105 145 29
Коллектор 4ПФ225L 66.5 - 110 кВт 224Х135 145 29
Коллектор 4ПФ225L 145 - 160 кВт 224Х165 105 35
Коллектор TE-022 45 кВт 212Х150 145 29
Коллектор TE-023 44 кВт 250Х168 175 35
Коллектор ДП-41 16 кВт 190Х125 123 31
Коллектор ДПЭ-52 54 кВт 240Х125 139 35
Коллектор ДПЭ-82 175 кВт 360Х280 184 46
Коллектор ДЭ-816 200 кВт 375Х190 168 42


⇑
