Производство и продажа секций статора, якоря и катушек главного и дополнительного полюсов

Мы производим и реализуем секции статора, якоря, катушек полюсов для электродвигателей переменного и постоянного тока по образцу или чертежу.
У нас есть опыт изготовления секций статора на напряжение 380В, 6000 В для асинхронных и синхронных электродвигателей:
- серий 4А, 4АМН, А, А2, А3, А4, АВ, АЗ, АК, АО, АЭ, АТ, ВАО, ВАСО, ДАЗО,
- серий ВДС, ДС, МС, СД, СДЗ, СДМ, СДН, СДЭ, СТД.

Для мельничных электрических машин мы изготавливаем секции статора:
- СДМ 20-49-60, СДМЗ2-22-34-60, СДМЗ2-22-41-60 и производим их замену на месте установки.

Электродвигателям постоянного тока катушки главного и дополнительного (добавочного) полюса:
- общего применения П42, П62, 2ПН, 2ПБ
- каръерного оборудования ДПЭ-52, ДПВ-60, ДЭ-816, 4ГПЭМ-55, 4ГПЭМ-135, 4ГПЭМ-200, ПЭМ-400, ПЭМ-2000
- подвижного транспорта ДРБ-80, ЭТ-31, ДПМ-31, ДТН-45, ДПТ-45, ТЕ-022, ДК-213, ДК-252 (ЭК-252).

Мы изготавливаем более 1500 типоразмеров секций статора, якоря, катушек полюсов к электродвигателям мощностью до 5000 кВт, числом пар полюсов 2p = 80.
Мы поставляем продукцию в страны СНГ - Казахстан, Киргизия, Узбекистан, Украина, Белоруссия, а также в ближнее зарубежье - Монголия
и Вьетнам

Секции статора

Секции якоря

Катушки индуктора

Катушки индуктивности

Катушки трансформаторов

Катушки электромагнитов

1. Секции статора для асинхронных и синхронных электродвигателей

Для заказа статорных секций необходимо согласовать Спецификацию тип и сечение провода, основные размеры секции, как указано на рисунке, тип витковой, корпусной изоляции, класс изоляции, материал защитного слоя. К основным размерам обмотки статора также относятся: размер паза, число витков, параллельных проводов, число секций и шаг. Желательно указывать размеры и форму клина. Для проведения испытаний секции указывают напряжение витковой и корпусной изоляции, а также делают отметку о покрытии припоем выводных концов секций. Заполненная таким образом спецификация является техническим заданием на изготовление, которая согласовывается с Заказчиком. Расчетную стоимость изготовления секции статора можно определить по типу провода и массе меди, а технологическую возможность изготовления только по заполненной спецификации. Катушки статора изготавливаются по ТУ: 27.11.61-010-81178107-2018 "Катушки статора 6000В"

⇑

2. Секции якоря для электродвигателей постоянного тока

Для заказа якорных секций необходимо согласовать Спецификацию: тип и сечение провода, основные размеры секции, как указано на рисунке, тип витковой, корпусной изоляции, класс изоляции, материал защитного слоя. К основным размерам якорной обмотки также относятся: размер паза, число витков, параллельных проводов, число секций и шаг. Форма якорной секции может отличаться от представленной на рисунке. Для проведения испытаний секции указывают напряжение витковой и корпусной изоляции, а также делают отметку о покрытии припоем выводных концов секций. Заполненная таким образом спецификация является техническим заданием на изготовление, которая согласовывается с Заказчиком. Расчетную стоимость изготовления секции статора можно определить по типу провода и массе меди, а технологическую возможность изготовления только по заполненной спецификации.

⇑

3. Катушка полюса для электродвигателей постоянного тока

Для заказа катушек полюсов необходимо согласовать Спецификацию: тип и сечение провода, основные размеры катушки, как указано на рисунке, тип витковой, корпусной изоляции, класс изоляции. К основным размерам полюса также относятся: число витков, параллельных проводов. Для проведения испытаний катушек указывают напряжение витковой и корпусной изоляции, а также делают отметку о покрытии припоем выводных концов катушки. Заполненная таким образом спецификация является техническим заданием на изготовление, которая согласовывается с Заказчиком. Расчетную стоимость изготовления катушек полюсов можно определить по типу провода и массе меди, а технологическую возможность изготовления только по заполненной спецификации.

⇑

4. Изготовление катушек индуктивности

Принимаем заказы на изготовление катушек индуктивности, намотанных проводом до Ø 2.5 мм, шинкой и шиной, сечением до 150 мм². Производим расчет индуктивности, подбираем (соленойд, плоская, коническая, многослойная катушки), и изготавливаем катушки по заданным параметрам (числа витков, длине катушке, сечения проводника, требуемой индуктивности). Катушки тормоза ТКТ-100, ТКТ-200, ТКТ-300 Тип катушки Применение Напряжение, В Вес провода, кг МО-100 ТКТ-100 ТКТ-200/100 380/220 0,5 МО-200 ТКТ-200 ТКТ-300/200 380/220 110 1,0 МО-300 ТКТ-300 380/220 110 3,5 ТКП-400p ТКП-400s ТКП-400 440 220 110 13,0 ТКП-500p ТКП-500s ТКП-500 440 220 110 22,6 ТКП-600p ТКП-600s ТКП-600 440 220 110 30,0 ТКП-700p ТКП-700s ТКП-700 440 220 110 45,0 ТКП-800p ТКП-700s ТКП-800 440 220 110 70,0

⇑

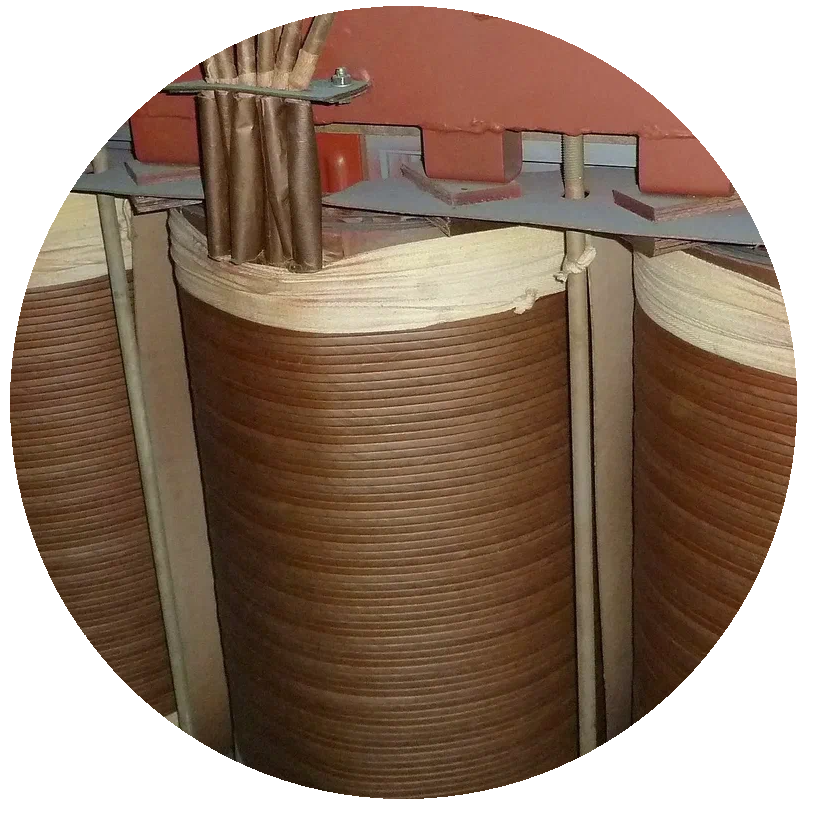

5. Изготовление катушек трансформаторов 25-630 кВа

Принимаем заказы на изготовление трансформаторных катушек НН, ВН, катушек специальных трансформаторов намотанных проводом до Ø 2.5 мм, шинкой и шиной, сечением до 150 мм². Тип трансформатора Сторона Высота, L мм Диаметры, Dxd мм ТМ-25/10/0,4 ВН 305 205х150 НН 305 135х95 ТМ-40/10/0,4 ВН 345 240х160 НН 345 145х105 ТМ-63/10/0,4 ВН 420 250х160 НН 420 150х120 ТМ-100/10/0,4 ВН 505 260х190 НН 505 180х130 ТМ-160/10/0,4 ВН 492 290х210 НН 492 200х148 ТМ-250/10/0,4 ВН 527 308х235 НН 527 225х164 ТМ-400/10/0,4 ВН 595 330х255 НН 595 245х188 ТМ-630/10/0,4 ВН 630 385х295 НН 630 285х215

⇑

6. Изготовление катушек грузоподъемных электромагнитов

Нашей компания изготавливает катушки грузовых электромагнитов легкой, средней и тяжелых серий. По вашему заказу можем изготовить катушки из медного или алюминиевого провода. Тип электромагнита Марка провода, размеры, мм Количество, кг. Сопротивление, Ом М-22 ПСДК 1.45х3.28 160 13.9 М-42 ПММ 0.5х25 380 4.49 М-62 ПММ 1.25х25 1320 2.58 ПМ-15 ПСДК 1.81х3.28 260 14.0 ПМ-25 ПММ 0.4х22 320 7.28

⇑

7. Изготовление катушек рельсового тормоза

Нашей компания изготавливает катушки рельсового тормоза для всех видов трамваев. Катушки проходят контроль качества изоляции, герметичности и усилия отрыва. Изготовление катушек включает в себя намотку, пропитку, сушку, изготовление корпуса из латуни Наименование Сопротивление, мОм Усилие отрыва, Н Катушка ТРМ-01 590 ± 10% 60 000

⇑
